Свердло ступеневе для металу М3-М12 FORMAT (Німеччина)
від 684 ₴
- +380 (56) 790-06-95відділ продажу
- +380 (50) 947-86-76Владислав

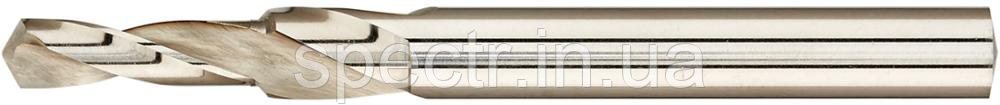

Свердло двоступеневе коротке для металу М3-М12 FORMAT (Німеччина)
Загальний опис
Конструкція: HSS, заводський стандарт, тип N.
Дуже стійка до скручування модель, профільне шліфування, правильне різання, з точною геометрією вістря. Коротка форма згідно з DIN 1897, точкове точкове торання згідно з DIN 1412, форма A. Нормальний кут нахилу, товщина серцевини та ухил серцевини.
Свердління та зенкування виробляються за один етап, поєднуючи їх один з одним. ∅ допуск: d1 = h6.
Примітка: швидкість різання орієнтована на великий діаметр, а подавання — на малий.
Опис
Коротке свердло для свердління та зняття фаски 90° за один прохід для отворів під різь.
Конструкція: кут з'єднання 90°.
Застосування: Для нарізних отворів під осердям згідно з DIN 336, частина 1 і вільного з'єднання під кутом 90°, відповідного наскрізним отворам згідно DIN EN 20273. Особливо підходить для верстатів із ЧПК.
Різьба | d1 x d2, мм | Повна довжина l1, мм | Довжина спіралі l2, мм | Довжина спіралі свердління l3, мм | Ціна, євро | Код замовлення |
---|---|---|---|---|---|---|
М3 | 2,5х 3,4 | 52 | 20 | 8,8 | 12,5 | 11030030 |
М4 | 3,3х 4,5 | 58 | 24 | 11,4 | 13 | 11030040 |
М5 | 4,2х 5,5 | 66 | 28 | 13,6 | 14 | 11030050 |
М6 | 5,0х 6,6 | 70 | 31 | 16,5 | 14,5 | 11030060 |
М8 | 6,8х 9,0 | 84 | 40 | 21,0 | 17 | 11030080 |
М10 | 8,5х 11,0 | 95 | 47 | 25,5 | 22 | 11030100 |
М12 | 10,2х 13,5 | 107 | 54 | 30,0 | 28 | 11030120 |
Параметри свердління:
Інші форми ступінчастого свердління під гвинти:
Під гвинт із потайною головкою:
ВІДЕО
Під гвинт із плоскою циліндричною головкою:
Приклад замовлення:
Наприклад, Ви вибрали свердло під плоску головку гвинта М4 виробництва Guhring з покриттям TiN — тоді код замовлення буде 1107 0040. Скиньте нам запит із зазначенням цього коду та кількості свердел і ми віддаємо вам за ціною та терміном постачання.
Основні | |
---|---|
Виробник | Format |
Тип хвостовика | Циліндричний |
Країна виробник | Німеччина |
Тип | Свердло |
Призначення | По металу |
Загальна довжина | 67 мм |
