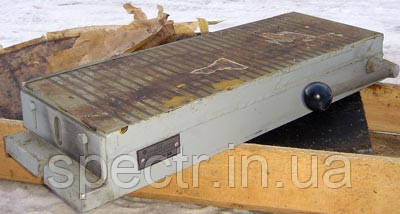

Плита магнітна 7208-0012 200х560(630) ГОСТ 16528-87, виконання 2

Плита магнітна 7208-0012 200х560(630) ГОСТ 16528-87, виконання 2.

Плита магнітна 7208-0012 застосовується, як складова частина металорізального обладнання, для закріплення заготовок з феромагнітних матеріалів при їх обробці на плоскошліфувальних верстатах, слюсарних і контрольних операціях, а також в інших технологічних процесах виробництва, де потрібне надійне і точне закріплення сталевих заготовок.

Магнітна плита 7208-0012 на основі постійних магнітів в порівнянні з електромагнітними плитами, гідравлічними або пневматичними пристроями має багато переваг:
- не вимагає підключення до джерел енергії;
- забезпечує більш точну точну установку заготовок і, як наслідок, більш точну обробку;
- забезпечує високу надійність закріплення заготовки;
- зберігає основні технічні характеристики напроятжени всього терміну експлуатації плити;
- не вимагає значних витрат на її ремонт і технічне обслуговування.
Особливості експлуатації магнітної плити:
Плита розрахована на експлуатацію в звичайних цехових умовах.
Установку плит масою понад 30 кг проводити за допомогою рим-болтів, передбачених конструкцією.
Площина дзеркала плит повинна бути паралельна основи (площини столу верстата) з точністю не менше 0,01 мм на 300мм довжини. Доведення до вказаної точності проводиться періодичної шліфуванням дзеркала (після закріплення плити на столі верстата). Відхилення допускаються тільки в бік угнутості.
Рукоятка при включенні і виключенні повинна повертатися до строго фіксованих положень.
Перед включенням верстата з встановленою на ньому плитою слід перевірити наявність і закріплення планок огорожі на бічних поверхнях плити.
При установці деталі користуйтеся упорами.
Плити магнітні прямокутні існують у двох виконаннях: виконання 1 і виконання 2. Відмінність виконань полягає в габаритному розмірі L (див. малюнок).
