Створення різьби М12 термосверлением

Термосверла Flowdrill для створення різьби М12 крок 1,75 в металі тонкостенном



Таблиця вибору інструменту

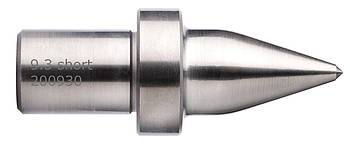

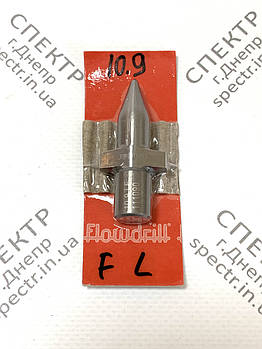

Поверхня з верхнім буртиком без буртика Результат Тип свердла  short long flat / short flat / long Форма свердла Товщина листа, мм 1 - 2,8 2,9 - 4,0 1 - 3,5 3,6 - 7,2 Діаметр робочої частини, мм 10,9 10,9 10,9 10,9 Діаметр хвостової частини, мм 12 12 12 12 Повна довжина робочої частини, мм 19,7 26,3 19,7 26,3 Назва свердла для замовлення FD10,9 short FD10,9 long FD10,9 flat short FD10,9 flat long





Ресурс термосверла

• Сталь: 8000 - 10000 отворів

• Нержавіюча сталь: 4000 - 5000 отворів



Параметри верстата для термосверления*

 .

Матеріал	Сталь	Нержавіюча сталь
Швидкість шпинделя [об / хв]	1600-1800	1400-1500
Подача	120-150 мм / хв	120-150 мм / хв
Потужність	1,7-3,0 кВт	1,7-3,0 кВт

* - точні дані дивіться у характеристиках свердел







Супутні інструменти та матеріали

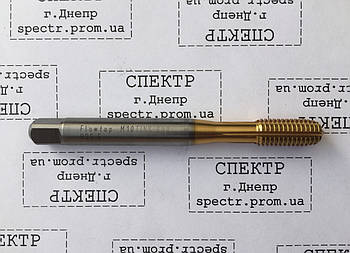

1. Мітчик накатної М12 TiN HSS-E 6HX Format

2. Мастило для термосверла - FDKS 1kg



3. Мастило для накатного мітчика - FTMZ 1L

4.1. Набір фіксуючого інструменту - StarterSet і Starterset CNC



4.2. Цанговий патрон з цангою (бюджетна заміна StarterSet)
