Створення різьблення M4 термосверлением

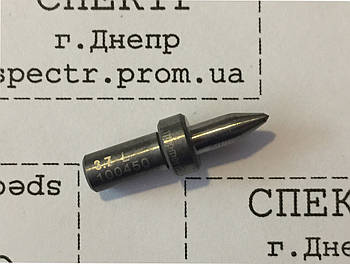

Термосверла Flowdrill для створення різьблення М4 крок 0,7 в металі тонкостенном



Таблиця вибору інструменту

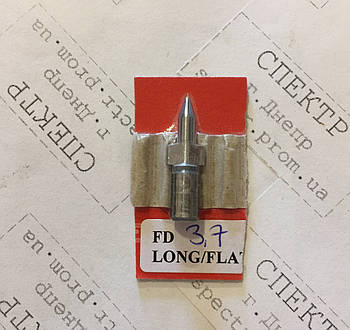

Поверхня з верхнім буртиком без буртика Результат Тип свердла  short long flat / short flat / long Форма свердла Товщина листа, мм 1 - 1,8 1,8 - 2,6 1 - 2,2 2,5 - 4,2 Діаметр робочої частини, мм 3,7 3,7 3,7 3,7 Діаметр хвостової частини, мм 6 6 6 6 Повна довжина робочої частини, мм 8,1 10,3 8,1 10,3 Назва свердла для замовлення FD3,7 short FD3,7 long FD3,7 flat short FD3,7 flat long





Ресурс термосверла

• Сталь:  8000 - 10000 отверстий

• Нержавейка:  4000 - 5000 отверстий



Параметры станка

 * - Технические характеристики основаны на толщине материала 2,0 мм.

Материал	Сталь	Нержавеющая сталь
Скорость шпинделя [об / мин]	2600	2200
Подача	150 мм / мин	150 мм / мин
Мощность	0,7 кВт	0,7 кВт





Сопутствующие инструменты и материалы



1. Накатной безстружечный метчик FT М04 TiN HSS-E 6HX*



2. Мастило для термосверла - FDKS 1kg



3. Мастило для накатного мітчика - FTMZ 1L

4.1. Набір фіксуючого інструменту - StarterSet і Starterset CNC

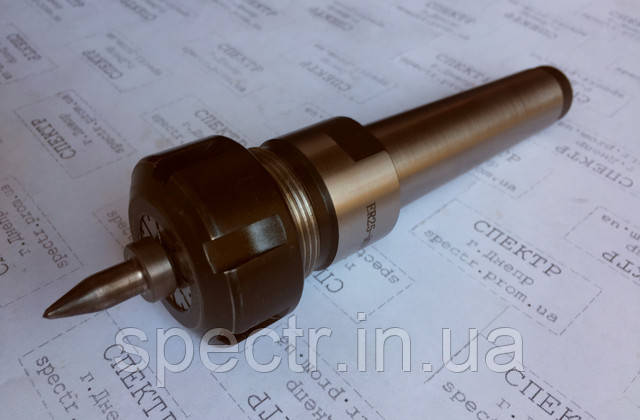

4.2. Цанговий патрон з цангою (бюджетна заміна StarterSet)
