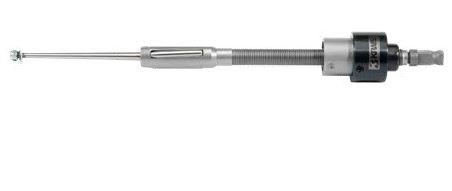

Вальцівки серії 1200 Krais
від 9 500 ₴
- +380 (97) 927-26-98Максим
- +380 (56) 790-06-95відділ продажу
- +380 (50) 947-86-76Владислав
Інструмент для вальцювання труб в конденсаторах, холодильниках, теплообмінниках, радіаторах вентиляторів,
нагрівачі води і поверхневих конденсаторах. У стандартному виконанні вальцівки поставляються з упорними
втулками STC. Доступні звичайному та подовженому виконанні (для деяких діаметрів до 5 м), а також у версії з 5-ма роликами для
тонких стінок. Доступні ролики різної форми.
Вн. діаметр труби | Нар. діаметр труби | Глибина вальцювання |
8,48-36,32 мм | 12,7-38,1 мм | дивись таблицю нижче |
Товщина трубної решітки
Ролики | Найменування | Товщина трубної решітки |
38,1 мм | STD | 38.1-152.4 мм |
A | 38,1-203,2 мм | |
B | 38,1-254,0 мм | |
C | 38,1-304,8 мм | |
57,1 мм | STD | 57,1-171,4 мм |
A | 57,1-222,2 мм | |
B | 57,1-273,0 мм | |
C | 57,1-323,8 мм |
ПРИМІТКА!
Зверніть увагу, що вальцівки поставляються з "УНІВЕРСАЛЬНОЮ УПОРНОЮ ВТУЛКОЮ", яка скорочує
максимальний діапазон вальцювання на 19 мм. Щоб отримати повний діапазон вальцювання, вказаний в каталозі, під час
замовлення треба зазначити, що вальцювання повинна бути з «КОРОТКОЮ УПОРНОЮ ВТУЛКОЮ».
Технічні характеристики
Зовнішній діаметр труби | Товщина стінки | Внутрішній діаметр труби | Діапазон розвальцювання | Товщина трубної решітки | Веретено | Квадрат | рекомендований пневмопривод | ||||
від 38,1 до 152,4 мм | від 57,1 до 171,4 мм | ||||||||||
мм | мм | мм | хв, мм | макс, мм | № вальцювання | № роликів | № вальцювання | № роликів | |||
12,7 |
2,11 | 8,49 | 8,23 | 9,5 | 1197 | 797 | 1197 | 3/8" | К20-500 | ||
1,83 | 9,04 | 8,84 | 10,11 | 1199 | R-1 | 1199 | 3/8" | ||||
1,65 | 9,4 | 9,14 | 10,41 | 1201 | R-1 | M-51 | 3/8" | К20-1800 | |||
1,47 | 9,75 | 9,5 | 10,77 | 1203 | R-2 | M-51 | 3/8" | ||||
1,24 | 10,21 | 9,96 | 11,35 | 1205 | R-3 | M-52 | 3/8" | ||||
0,89 | 10,92 | 10,31 | 11,71 | 1205(S) | R-3 | M-53 | 3/8" | ||||
15,8 | 2,77 | 10,34 | 9,96 | 11,35 | 1205 | R-3 | M-52 | 3/8" | К50-600 | ||
2,41 | 11,05 | 10,8 | 12,19 | 1207 | R-4 | M-53 | 3/8" | ||||
2,11 | 11,66 | 11,4 | 12,93 | 1209 | R-4 | 1210 | R-4-A | M-54 | 3/8" | ||
1,83 | 12,22 | 11,96 | 13,61 | 1211 | R-5 | 1212 | R-5A | M-55 | 3/8" | ||
1,65 | 12,57 | 12,32 | 13,97 | 1213 | R-6 | 1214 | R-6A | M-55 | 3/8" | К50-1250 | |
1,47 | 12,93 | 12,67 | 14,33 | 1215 | R-6 | 1216 | R-6A | M-56 | 3/8" | ||
1,24 | 13,39 | 13,13 | 14,53 | 1217 | R-7 | 1218 | R-7-A | M-57 | 3/8" | ||
1,07 | 13,74 | 13,26 | 14,78 | 1219 | R-7 | 1220 | R-7-A | M-56 | 3/8" | ||
0,89 | 14,10 | 13,61 | 15,14 | 1219(S) | R-7 | 1220(S) | R-7-A | M-58 | 3/8" | ||
0,81 | 14,25 | 13,61 | 15,14 | 1219(S) | R-7 | 1220(S) | R-7-A | M-58 | 3/8" | ||
0,71 | 14,45 | 13,61 | 15,14 | 1219(S) | R-7 | 1220(S) | R-7-A | M-58 | 3/8" | ||
19 | 3,4 | 12,24 | 11.96 | 13,61 | 1211 | R-5 | 1212 | R-5-A | M-55 | 3/8" | К60-900 |
3,05 | 12,95 | 12.67 | 14,33 | 1215 | R-6 | 1216 | R-6-A | M-56 | 3/8" | ||
2,77 | 13,51 | 13.26 | 14,78 | 1219 | R-7 | 1220 | R-7-A | M-56 | 3/8" | ||
2,41 | 14,22 | 13.97 | 15,62 | 1221 | R-8 | 1222 | R-8-A | M-58 | 3/8" | К50-400 | |
2,11 | 14,83 | 14.58 | 16,23 | 1223 | R-9 | 1224 | R-9-A | M-58 | 3/8" | ||
1,83 | 15,39 | 15.14 | 16,79 | 1225 | R-10 | 1226 | R-10-A | M-58 | 3/8" | К50-600 | |
1,65 | 15,75 | 15.37 | 17,40 | 1227 | R-10 | 1228 | R-10-A | M-59 | 3/8" | ||
1,47 | 16,1 | 15.72 | 17,75 | 1229 | R-11 | 1230 | R-11-A | M-59 | 3/8" | К50-1250 | |
1,24 | 16,56 | 15.72 | 17,75 | 1229 | R-11 | 1230 | R-11-A | M-59 | 3/8" | ||
1,07 | 16,92 | 16.31 | 18,34 | 1231 | R-12 | 1232 | R-12-A | M-59 | 3/8" | ||
0,89 | 17,27 | 16.31 | 18,34 | 1231 | R-12 | 1232 | R-12-A | M-59 | 3/8" | ||
0,81 | 17,42 | 16.31 | 18,34 | 1231 | R-12 | 1232 | R-12-A | M-59 | 3/8" | ||
0,71 | 17,63 | 16.31 | 18,34 | 1231 | R-12 | 1232 | R-12-A | M-59 | 3/8" | ||
22,2 | 3,4 | 15,42 | 15,14 | 16,79 | 1225 | R-10 | 1226 | R-10-A | М-58 | 3/8" | К50-400 |
3,05 | 16,13 | 15,72 | 17,75 | 1229 | R-11 | 1230 | R-11-A | M-59 | 3/8" | ||
2,77 | 16,69 | 16,31 | 18,34 | 1231 | R-12 | 1232 | R-12-A | M-59 | 3/8" | ||
2,41 | 17,40 | 17,02 | 19,05 | 1233 | R-13 | 1234 | R-13-A | M-60 | 3/8" | К50-600 | |
2,11 | 18,01 | 17,4 | 19,66 | 1235 | R-14 | 1236 | R-14-A | M-61 | 3/8" | ||
1,83 | 18,57 | 18,08 | 20,35 | 1237 | R-15 | 1238 | R-15-A | M-61 | 3/8" | ||
1,65 | 18,92 | 18,44 | 20,70 | 1239 | R-15 | 1240 | R-15-A | M-62 | 3/8" | ||
1,47 | 19,28 | 18,80 | 21,06 | 1243 | R-16 | 1244 | R-16-A | M-62 | 3/8" | К50-1250 | |
1,24 | 19,74 | 18,80 | 21,06 | 1243 | R-16 | 1244 | R-16-A | M-62 | 3/8" | ||
25,4 | 4,19 | 17,02 | 16,64 | 18,67 | 1241 | R-13 | 1242 | R-13-A | M-59 | 3/8" | К60-400 |
3,76 | 17,88 | 17,40 | 19,66 | 1235 | R-14 | 1236 | R-14-A | M-61 | 3/8" | ||
3,40 | 18,59 | 18,08 | 20,35 | 1237 | R-15 | 1238 | R-15-A | M-61 | 3/8" | ||
3,05 | 19,30 | 18,80 | 21,06 | 1243 | R-16 | 1244 | R-16-A | M-62 | 3/8" | ||
2,77 | 19,86 | 19,38 | 21,64 | 1245 | R-17 | 1246 | R-17-A | M-62 | 3/8" | К50-400 | |
2,41 | 20,57 | 20,09 | 22,35 | 1247 | R-18 | 1248 | R-18-A | M-62 | 3/8" | ||
2,11 | 21,18 | 20,57 | 23,09 | 1249 | R-18 | 1250 | R-18-A | M-63 | 3/8" | ||
1,83 | 21,74 | 21,26 | 23,77 | 1251 | R-19 | 1252 | R-19-A | M-63 | 3/8" | ||
1,65 | 22,10 | 21,26 | 23,77 | 1251 | R-19 | 1252 | R-19-A | M-63 | 3/8" | ||
1,47 | 22,45 | 21,97 | 24,49 | 1255 | R-21 | 1256 | R-21-A | M-63 | 3/8" | К50-600 | |
1,24 | 22,91 | 21,97 | 24,49 | 1255 | R-21 | 1256 | R-21-A | M-63 | 3/8" | ||
1,07 | 23,27 | 21,97 | 24,49 | 1255 | R-21 | 1256 | R-21-A | M-63 | 3/8" | ||
0,89 | 23,62 | 21,97 | 24,49 | 1255 | R-21 | 1256 | R-21-A | M-63 | 3/8" | ||
28,5 | 4,19 | 20,19 | 19,71 | 22,23 | 1253 | R-20 | 1254 | R-20-A | M-63 | 3/8" | К60-400 |
3,76 | 21,06 | 20,57 | 23,09 | 1249 | R-18 | 1250 | R-18-A | M-63 | 3/8" | ||
3,40 | 21,77 | 21,26 | 23,77 | 1251 | R-19 | 1252 | R-19-A | M-63 | 3/8" | ||
3,05 | 22,48 | 21,97 | 24,49 | 1255 | R-21 | 1256 | R-21-A | M-63 | 3/8" | ||
2,77 | 23,04 | 22,43 | 24,94 | 1257 | R-21 | 1258 | R-21-A | M-64 | 1/2" | ||
2,41 | 23,75 | 23,27 | 25,78 | 1259 | R-22 | 1260 | R-22-A | M-64 | 1/2" | ||
2,11 | 24,36 | 23,75 | 26,52 | 1261 | R-23 | 1262 | R-23-A | M-65 | 1/2" | ||
1,83 | 24,92 | 24,43 | 27,20 | 1263 | R-24 | 1264 | R-24-A | M-65 | 1/2" | ||
1,65 | 25,27 | 24,43 | 27,20 | 1263 | R-24 | 1264 | R-24-A | M-65 | 1/2" | ||
1,47 | 25,63 | 25,15 | 27,91 | 1267 | R-26 | 1268 | R-26-A | M-66 | 1/2" | ||
1,24 | 26,09 | 25,15 | 27,91 | 1267 | R-26 | 1268 | R-26-A | M-66 | 1/2" | ||
31,7 | 4,19 | 23,37 | 22,89 | 25,65 | 1265 | R-25 | 1260 | R-25-A | M-65 | 1/2" | К60-400 |
3,76 | 24,23 | 23,75 | 26,52 | 1261 | R-23 | 1262 | R-23-A | M-65 | 1/2" | ||
3,40 | 24,94 | 24,43 | 27,20 | 1263 | R-24 | 1264 | R-24-A | M-65 | 1/2" | ||
3,05 | 25,65 | 25,15 | 27,91 | 1267 | R-26 | 1268 | R-26-A | M-66 | 1/2" | ||
2,77 | 26,21 | 25,73 | 28,50 | 1269 | R-27 | 1270 | R-27-A | M-66 | 1/2" | ||
2,41 | 26,92 | 26,44 | 29,21 | 1271 | R-28 | 1272 | R-28-A | M-67 | 1/2" | ||
2,11 | 27,53 | 26,92 | 29,69 | 1273 | R-29 | 1274 | R-29-A | M-67 | 1/2" | ||
1,83 | 28,09 | 27,61 | 30,38 | 1275 | R-30 | 1276 | R-30-A | M-67 | 1/2" | ||
1,65 | 28,45 | 27,61 | 30,38 | 1275 | R-30 | 1276 | R-30-A | M-67 | 1/2" | ||
1,47 | 28,80 | 28,32 | 31,09 | 1279 | R-30 | 1280 | R-30-A | M-68 | 1/2" | ||
1,24 | 29,26 | 28,32 | 31,09 | 1279 | R-30 | 1280 | R-30-A | M-68 | 1/2" | ||
34,9 | 4,19 | 26,54 | 26,06 | 28,83 | 1277 | R-31 | 1278 | R-31-A | M-67 | 1/2" | К60-250 |
3,76 | 27,41 | 26,92 | 29,69 | 1273 | R-29 | 1274 | R-29-A | M-67 | 1/2" | ||
3,40 | 28,12 | 27,61 | 30,38 | 1275 | R-30 | 1276 | R-30-A | M-67 | 1/2" | ||
3,05 | 28,83 | 28,32 | 31,09 | 1279 | R-30 | 1280 | R-30-A | M-68 | 1/2" | ||
2,77 | 29,39 | 28,78 | 31,55 | 1281 | R-32 | 1282 | R-32-A | M-68 | 1/2" | ||
2,41 | 30,10 | 29,46 | 32,39 | 1283 | R-33 | 1284 | R-33-A | M-69 | 1/2" | К60-400 | |
2,11 | 30,71 | 29,95 | 32,87 | 1285 | R-34 | 1286 | R-34-A | M-70 | 1/2" | ||
1,83 | 31,27 | 30,63 | 33,55 | 1287 | R-35 | 1288 | R-35-A | M-70 | 1/2" | ||
1,65 | 31,62 | 30,63 | 33,55 | 1287 | R-35 | 1288 | R-35-A | M-70 | 1/2" | ||
38,1 | 4,19 | 29,72 | 29,08 | 32,00 | 1289 | R-34 | 1290 | R-34-A | M-69 | 1/2" | К60-250 |
3,76 | 30,58 | 29,08 | 32,87 | 1285 | R-34 | 1286 | R-34-A | M-70 | 1/2" | ||
3,40 | 31,29 | 30,63 | 33,55 | 1287 | R-35 | 1288 | R-35-A | M-70 | 1/2" | ||
3,05 | 32,00 | 31,37 | 34,29 | 1291 | R-36 | 1292 | R-36-A | M-70 | 1/2" | ||
2,77 | 32,56 | 31,93 | 34,85 | 1293 | R-37 | 1294 | R-37-A | M-70 | 1/2" | ||
2,41 | 33,27 | 32,64 | 35,56 | 1295 | R-37 | 1296 | R-37-A | M-71 | 1/2" | К60-400 | |
2,11 | 33,88 | 32,64 | 35,56 | 1295 | R-37 | 1296 | R-37-A | M-71 | 1/2" | ||
1,83 | 34,44 | 33,81 | 36,73 | 1297 | R-38 | 1298 | R-38-A | M-71 | 1/2" | ||
1,65 | 34,80 | 33,81 | 36,73 | 1297 | R-38 | 1298 | R-38-A | M-71 | 1/2" | ||
1,47 | 35,15 | 33,81 | 37,39 | 1299 | R-38 | 1300 | R-38-A | M-72 | 1/2" | ||
1,24 | 35,61 | 33,81 | 37,39 | 1299 | R-38 | 1300 | R-38-A | M-72 | 1/2" | ||
1,07 | 35,97 | 33,81 | 37,39 | 1299 | R-38 | 1300 | R-38-A | M-72 | 1/2" | ||
0,89 | 36,32 | 33,81 | 37,39 | 1299 | R-38 | 1300 | R-38-A | M-72 | 1/2" |
Основні атрибути | |
---|---|
Виробник | Krais Tube Expanders |
Країна виробник | Польща |
Тип | Вальцювання |
Регулювання глибини розвальцьовування | Так |
- Ціна: від 9 500 ₴
