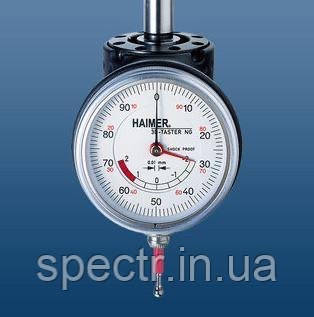

3Д-щуп Нового покоління IP67 (код заказа EDE каталога 37770010)

3Д-щуп NG є вдосконаленим варіантом нашого, що добре зарекомендував себе в усьому світі універсального 3Д-щупа. Він вирізняється вдосконаленою механікою й новим компактним дизайном.

Переваги:

• Компактний і зручний корпус, немає обмежень за робочим простором
• Точна індикація положення за допомогою великого вимірювального приладу з циферблатом із градуюванням 1/100 мм (2 стрілки)
• Найвища точність 0,01 мм
• Позначення відстані перевищення меж (безпечна відстань)
• Вологостійкість IP 67

Функції:

• Вирівнювання шпинделя машини уздовж крайки заготівки та краю еталона (ось X-, Y-, Z)
• Встановлення нульових точок
• Визначення ексцентричності отворів і валів
• Вимірювання довжини та глибини
• Перевірка прямомизи та рівності поверхонь
• Вирівнювання заготівок і затискних пристроїв
• Швидко, без розрахунків, без помилок через алгебратичні знаки

Зверніть увагу: Умовлена точність вимірювань 0,01 мм дійсна тільки з оригінальними насадками HAIMER.

Обсяг постачання: 3Д-щуп Нового покоління із затискним хвостовиком Ø 12 мм, короткою насадкою Ø 4 мм

Залишаємо за собою право на технічні зміни без попереднього повідомлення.

Насадки для щупа короткі и довгі

Є в наявності як короткі (діаметр 4 мм), так і довгі (діаметр 8 мм) насадки, які можна міняти без інструменту. Після зміни насадки не потрібно проводити нове калібрування щупа.
Насадки підходять для всіх 3Д-щупів HAIMER.

Технічний креслення

Технічні дані
