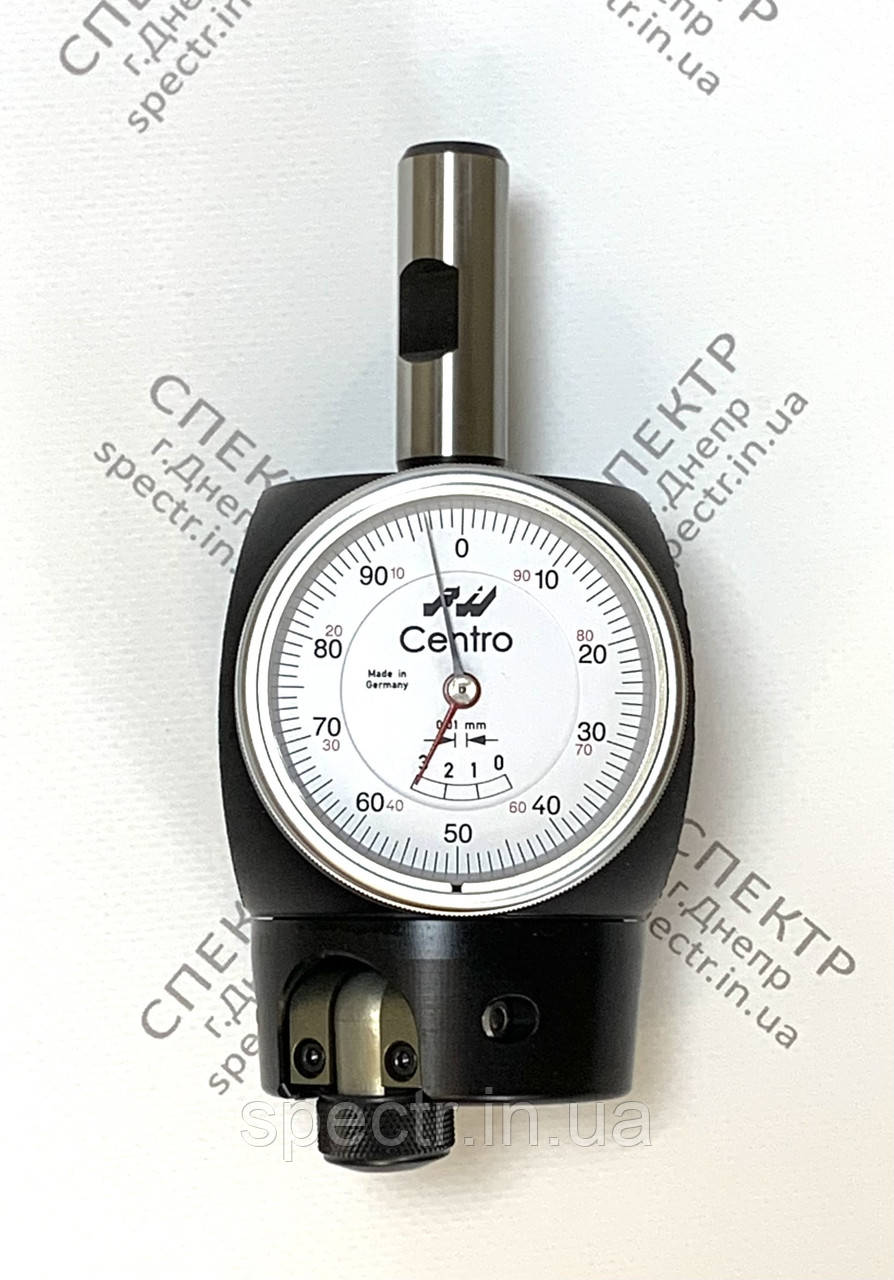

Центрошукач Centro (код заказа EDE каталога 42760125)

3Д-щуп Centro від HAIMER є дуже точним і багатогранним відцентровником для швидкого та точного визначення ексцентричності отворів і валів.

За допомогою Сеntro можна швидко та точно визначити ексцентричність отворів і валів. Centro затискається в шпиндель фрезерного верстата та встановлюється поблизу потрібної осі.
Насадка щупа встановлюється так, щоб кулька щупа торкалася стінки отвору або вала.

Вимірювальний прилад із циферблатом завжди в полі зору.
Насадка щупа ковзає вздовж заготівки за невеликого числа обертів шпинделя та передає цей рух на стрілки приладу. Корпус пристрою Centro обертається разом зі шпинделем, і тому прилад завжди є в полі зору оператора.

Centro знайде потрібну вісь — напевно та надійно.
Поки шпиндель і потрібна вісь не збігаються, стрілки під час обертання відхиляються. Тепер положення шпинделя можна коригувати доти, поки стрілки вимірювального приладу не зупиняться. Їхня зупинка свідчить про досягнення потрібної осі.

Подальші переваги:

• Перевірка торцевого биття поверхні щодо шпинделя
• Компенсується помилка концентричності шпинделя або затискача корму не потрібне!
• Найзвичайно великий вимірювальний прилад зі стрілками вносить ясність
• Змінні насадки щупа

Зверніть увагу: Умовлена точність вимірювань 0,01 мм дійсна тільки з оригінальними насадками фірми HAIMER.

Обсяг постачання: Centro із затискним хвостовиком Ø 16 мм, пряма насадка Ø 5 мм

Залишаємо за собою право на технічні зміни без попереднього повідомлення.

Насадки для 3Д-щупа Centro прямі и вигнуті

Для 3Д-щупа Centro доступні як прямі (діаметр кульки насадки 2 мм/5 мм), так і вигнуті (діаметр кульки — Ø 5 мм) насадки, які можна міняти без інструменту. Після зміни насадки не потрібно проводити нове калібрування щупа.

Технічний креслення

Технічні дані
