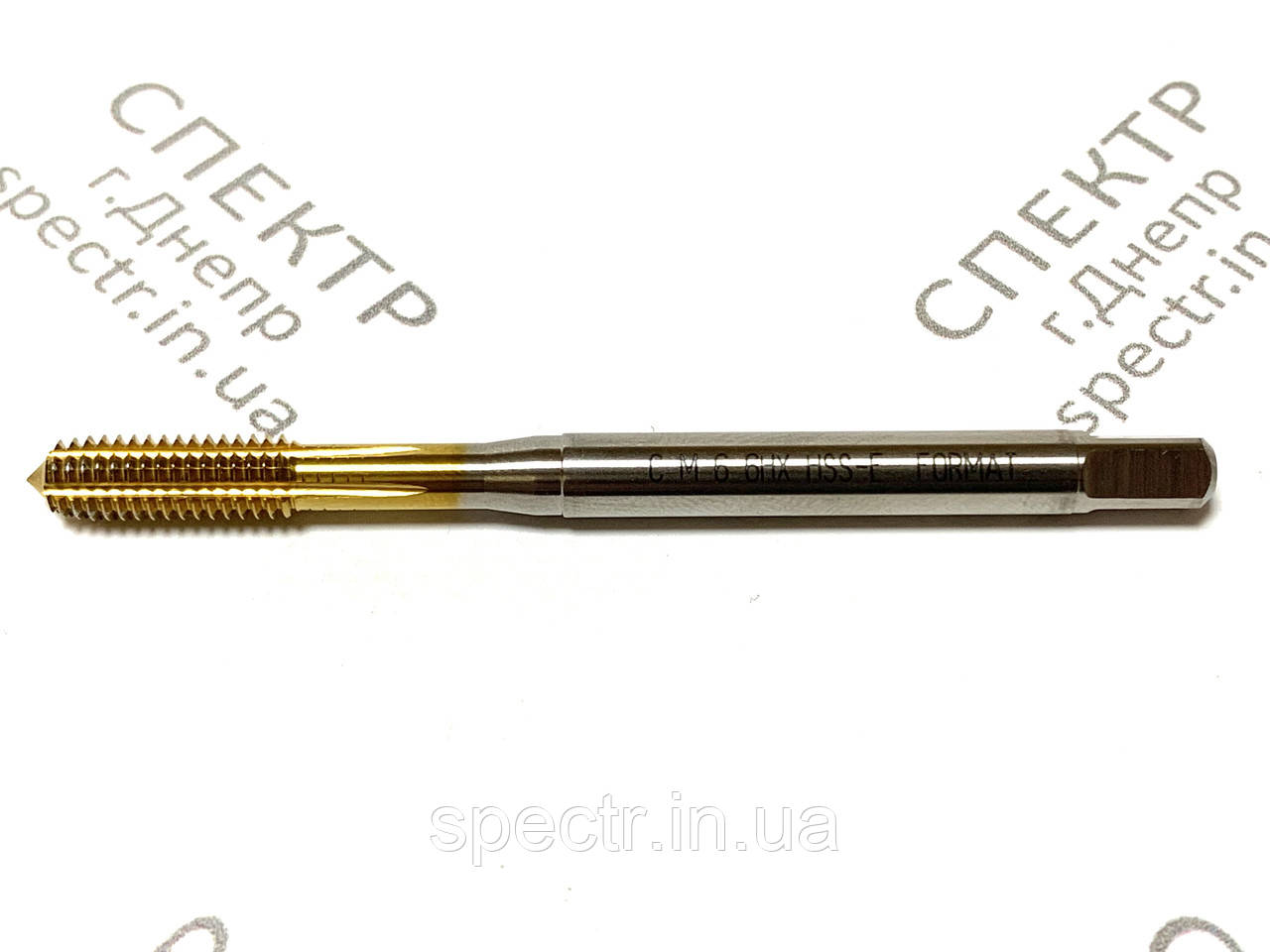

Мітчик накатний М6 TiN HSS-E 6HX Format
1 356 ₴
- +380 (56) 790-06-95відділ продажу
- +380 (50) 947-86-76Владислав
Опис інструменту
Мітчик накатний для створення метричної різьби M6 з кроком 1,0 мм виробництва Format (Німеччина). З канавками для СОЖ. Для глухих і наскрізних отворів.
Повне найменування: Накатний безстружковий мітчик М06 TiN HSS-E 6HX DIN371
- TiN (нітрид титану) - зносостійке покриття кольору жовтий металік, нанотвердость 24ГПа
- HSS-E (швидкорізальна сталь з додаванням кобальту типу вітчизняного сплаву Р6М5К5) – матеріал інструменту застосовується для роботи з в'язким і складним матеріалів.
- 6HX – допуск, літера "X" означає, що цей допуск не є стандартним, і такий мітчик призначений для нарізування різьби у високоміцних або абразивних матеріалах, наприклад, у чавуні. При обробці таких матеріалів відсутній ризик отримання більшого діаметра різьби, тому для підвищення стійкості мітчика використовується більш точний допуск.
Накатні мітчики, також іменовані як раскатники або мітчики для витискання різьби, являють собою інструмент для безстружечного виготовлення внутрішньої різьби. На відміну від резьбонарізання, при якому відбувається обробка матеріалу різанням, при наплив мова йде про пластичному методі обробки під тиском для виготовлення внутрішньої різьби, коли матеріал піддається холодній деформації, без переривання т. н. "проходження волокон".
Накочення внутрішніх різьб - одна з найбільш прогресивних технологій освіти різьб. Цю технологію бажано використовувати для отримання різьби в матеріалах, що мають коефіцієнт відносного подовження матеріалу не менше 10%.
Переваги процесу накатування різьби:
- Формування різьби без утворення стружки
- Більш висока точність і низька шорсткість отвору і різьблення
- Однорідна калібрування різьби
- Більш висока міцність гвинтового з'єднання
- Більше міцність безстружечных мітчиків - вище стійкість самої різьблення
- Вище швидкість - вища продуктивність
Технические характеристики
Параметр | Format M06 x 1.00 | |
---|---|---|
Код заказа | 17800007 | |
Тип резьбы | метрический | |
Размер резьбы и шаг | М6 х 1,00 | |
Полная длина | 80 мм | |
Диаметр хвостовика | 6 мм | |
Квадрат хвостовика |
4,9х4,9 мм |
Применения в материалах (скорость резания при :
Сталь | Нержавейка | Чугун | Титан | Алюминий | |||||||
< 700 N/mm2 | < 1000 N/mm2 | < 1400 N/mm2 | ferrit./martens. | austenitic | duplex | GG/GTS | GGG | > 850 N/mm2 | < 8% Si | > 8% Si | |
Vс [m/min] | 10 | 8 | 6 | 12 | 10 | 8 | - | 23 | 6 | 45 | 35 |
Ресурс метчика с учетом TiN покрытия в условиях применения технологии термосверления Flowdrill
-
Сталь: 8000 отверстий
-
Нержавейка: 4000 отверстий
Параметры станка
* - Технические характеристики основаны на толщине материала 1,5 мм.
Материал | Сталь 3сп |
---|---|
Скорость шпинделя [об / мин] | 530 |
Рекомендуемый станок: Станок резьбонарезной полуавтоматический мод.S4516
Сопутствующие инструменты и материалы
Смазка для накатного метчика - FTMZ 100 ml и FTMZ 1 L
Умова довговічної роботи мітчика
Головка запобіжна FES1 та патрон різьбонарізний Fortis (Німеччина)
Основні | |
---|---|
Виробник | Format |
Країна виробник | Німеччина |
Тип мітчика | Чистовий |
Призначення | Машинно-ручної |
Користувальницькі характеристики | |
Тип | Мітчик накатної |
Матеріал | HSS+E |
