Мітчик накатний М3 TiN HSS-E 6HX Format

Опис інструменту

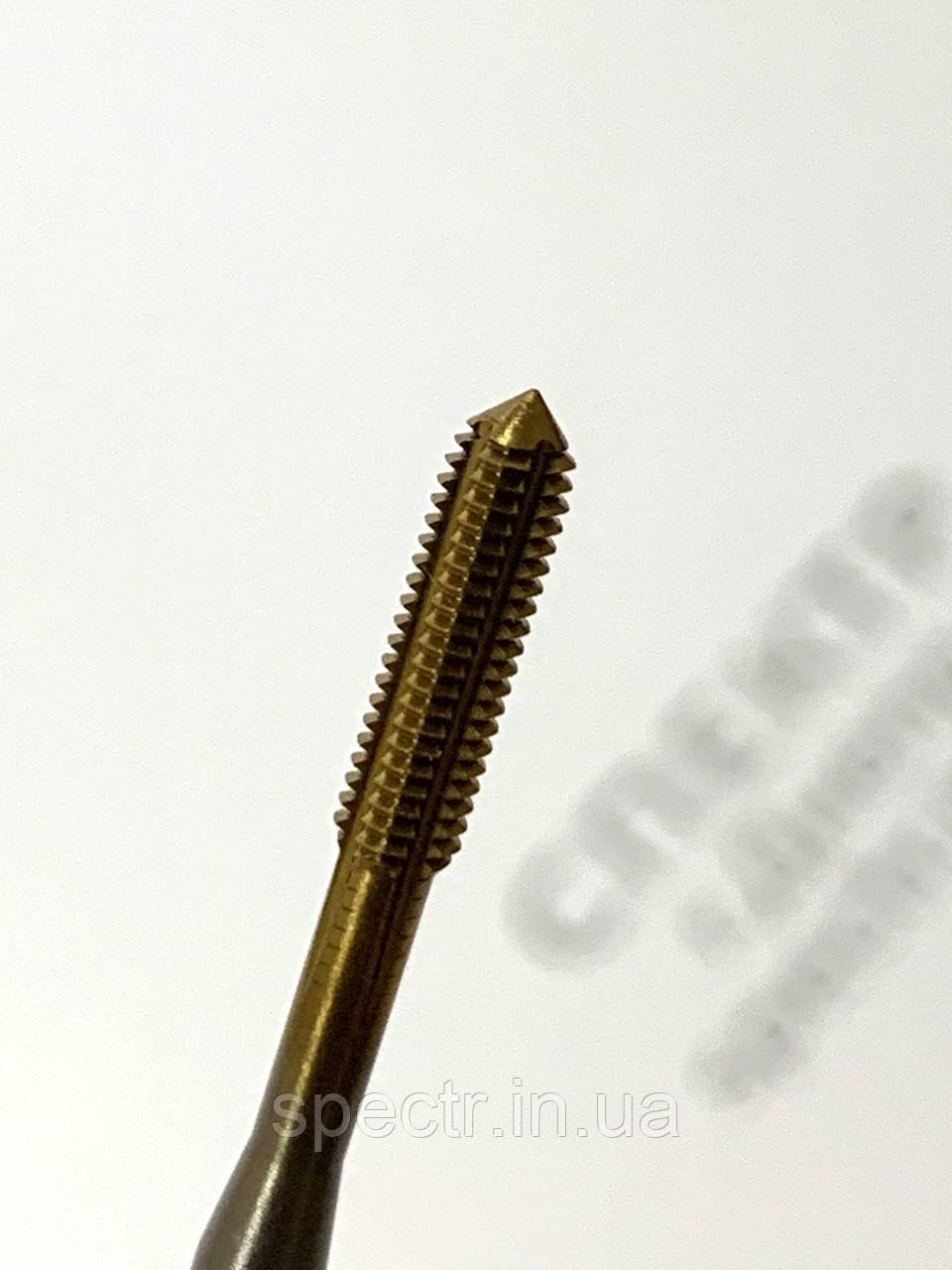

Мітчик накатний для створення різьби M3 з кроком 0,5 мм виробництва Format (Німеччина)



Повне найменування: Накатний безстружковий мітчик М3 TiN HSS-E 6HX DIN371

• TiN (нітрид титану) - зносостійке покриття кольору жовтий металік, нанотвердость 24ГПа
• HSS-E (швидкорізальна сталь з додаванням кобальту типу вітчизняного сплаву Р6М5К5) – матеріал інструменту застосовується для роботи з в'язким і складним матеріалів.
• 6HX – допуск, літера "X" означає, що цей допуск не є стандартним, і такий мітчик призначений для нарізування різьби у високоміцних або абразивних матеріалах, наприклад, у чавуні. При обробці таких матеріалів відсутній ризик отримання більшого діаметра різьби, тому для підвищення стійкості мітчика використовується більш точний допуск.



Накатні мітчики, також іменовані як раскатники або мітчики для витискання різьби, являють собою інструмент для безстружечного виготовлення внутрішньої різьби. На відміну від резьбонарізання, при якому відбувається обробка матеріалу різанням, при наплив мова йде про пластичному методі обробки під тиском для виготовлення внутрішньої різьби, коли матеріал піддається холодній деформації, без переривання т. н. "проходження волокон".



Накочення внутрішніх різьб - одна з найбільш прогресивних технологій утворення різьб. Цю технологію бажано використовувати для отримання різьби в матеріалах, що мають коефіцієнт відносного подовження матеріалу не менше 10%.



Переваги процесу накатування різьби:

- Формування різьби без утворення стружки
- Більш висока точність і низька шорсткість отвору і різьблення
- Однорідна калібрування різьби
- Більш висока міцність гвинтового з'єднання
- Більше міцність безстружечных мітчиків - вище стійкість самої різьблення
- Вище швидкість - вища продуктивність



Технические характеристики

Параметр		Format M3 x 0.50
Код замовлення		17800001
Тип різьби		метрична
Розмір різьби та крок		М3 х 0,50
Діаметр хвостовика		3.5 мм
Квадрат хвостовика		2.7 х 2.7 мм

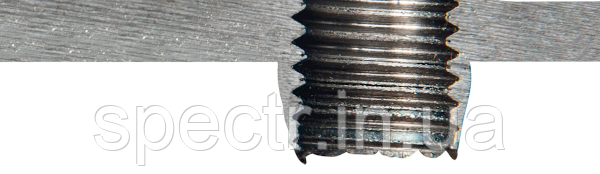

Ресурс мітчика з урахуванням TiN покриття в умовах застосування технології термосвердлення Flowdrill

• Сталь: 8000  отворів

• Нержавіюча сталь: 4000  отворів



Параметри верстата

 * - Технічні характеристики ґрунтуються на товщині матеріалу 1,5 мм.

Матеріал	Сталь
Швидкість шпинделя [об / мин]	650



Верстат, що рекомендується: Верстат різьбонарізний напівавтоматичний мод.S4516



Супутні інструменти та матеріали



Мастило для накатного мітчика - FTMZ 100 ml и FTMZ 1 L





Умова довговічної роботи мітчика



Головка запобіжна FES1 та патрон резьбонарізний Fortis (Німеччина)
