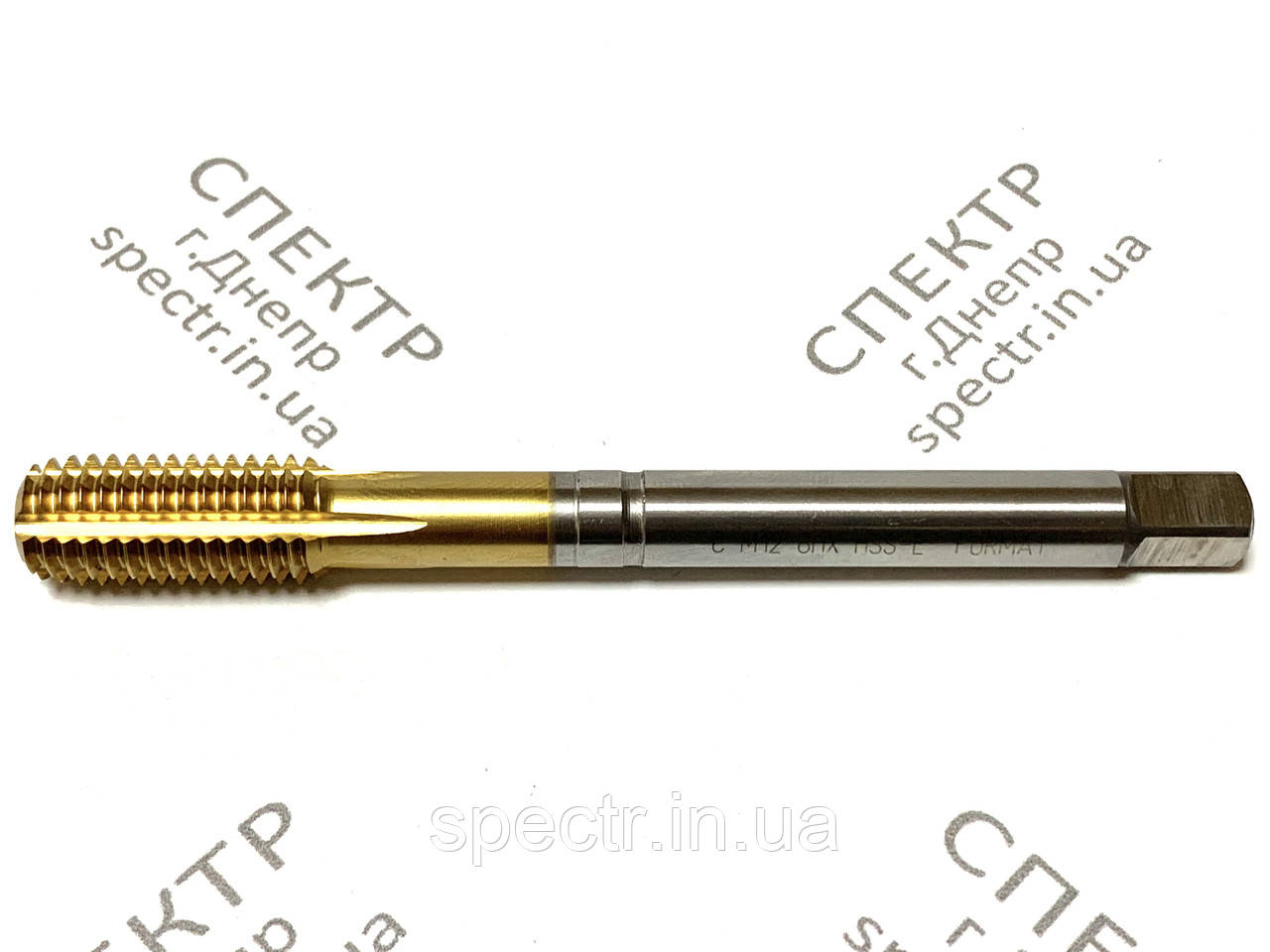

Мітчик накатний М12 TiN HSS-E 6HX Format

Опис інструменту

Мітчик накатної для створення різьблення M12 з кроком 1,75 мм виробництва Format (Німеччина)



Повне найменування: Накатний безстружковий мітчик М12 TiN HSS-E 6HX DIN371

• TiN (нітрид титану) - зносостійке покриття кольору жовтий металік, нанотвердость 24ГПа
• HSS-E (швидкорізальна сталь з додаванням кобальту типу вітчизняного сплаву Р6М5К5) – матеріал інструменту застосовується для роботи з в'язким і складним матеріалів.
• 6HX – допуск, буква "X" означает, что данный допуск не является стандартным, и такой метчик предназначен для нарезания резьбы в высокопрочных или абразивных материалах, например, в чугуне. При обработке таких материалов отсутствует риск получения резьбы большего диаметра, поэтому для повышения стойкости метчика используется более точный допуск.



Накатные метчики, также именуемые как раскатники или метчики для выдавливания резьбы, представляют собой инструмент для безстружечного изготовления внутренней резьбы. В отличие от резьбонарезания, при котором происходит обработка материала резанием, при накатывании речь идет о пластическом методе обработки под давлением для изготовления внутренней резьбы, когда материал подвергается холодной деформации, без прерывания т.н. "прохождения волокон".



Накатывание внутренних резьб - одна из самых прогрессивных технологий образования резьб. Эта технологию желательно использовать для получения резьбы в материалах, имеющих коэффициент относительного удлинения материала не меньше 10%.



Преимущества процесса накатывания резьбы:

- Формирование резьбы без образования стружки
- Более высокая точность и низкая шероховатость отверстия и резьбы
- Однородная калибровка резьбы
- Более высокая прочность винтового соединения
- Больше прочность безстружечных метчиков - выше стойкость самой резьбы
- Выше скорость - выше производительность



Технические характеристики

Параметр		Format M12 x 1.75
Код заказа		17800013
Тип резьбы		метрический
Размер резьбы и шаг		М12 х 1,75
Диаметр хвостовика		9 мм
Квадрат хвостовика		7х7 мм



Ресурс метчика с учетом TiN покрытия в условиях применения технологии термосверления Flowdrill

• Сталь: 8000  отверстий

• Нержавейка: 4000  отверстий



Параметры станка

 * - Технические характеристики основаны на толщине материала 1,5 мм.

Материал	Сталь
Скорость шпинделя [об / мин]	650

Рекомендуемый станок: Станок резьбонарезной полуавтоматический мод.S4516



Сопутствующие инструменты и материалы



Смазка для накатного метчика - FTMZ 100 ml и FTMZ 1 L





Условие долговечной работы метчика



Головка предохранительная FES1 и патрон резьбонарезной Fortis (Германия)
