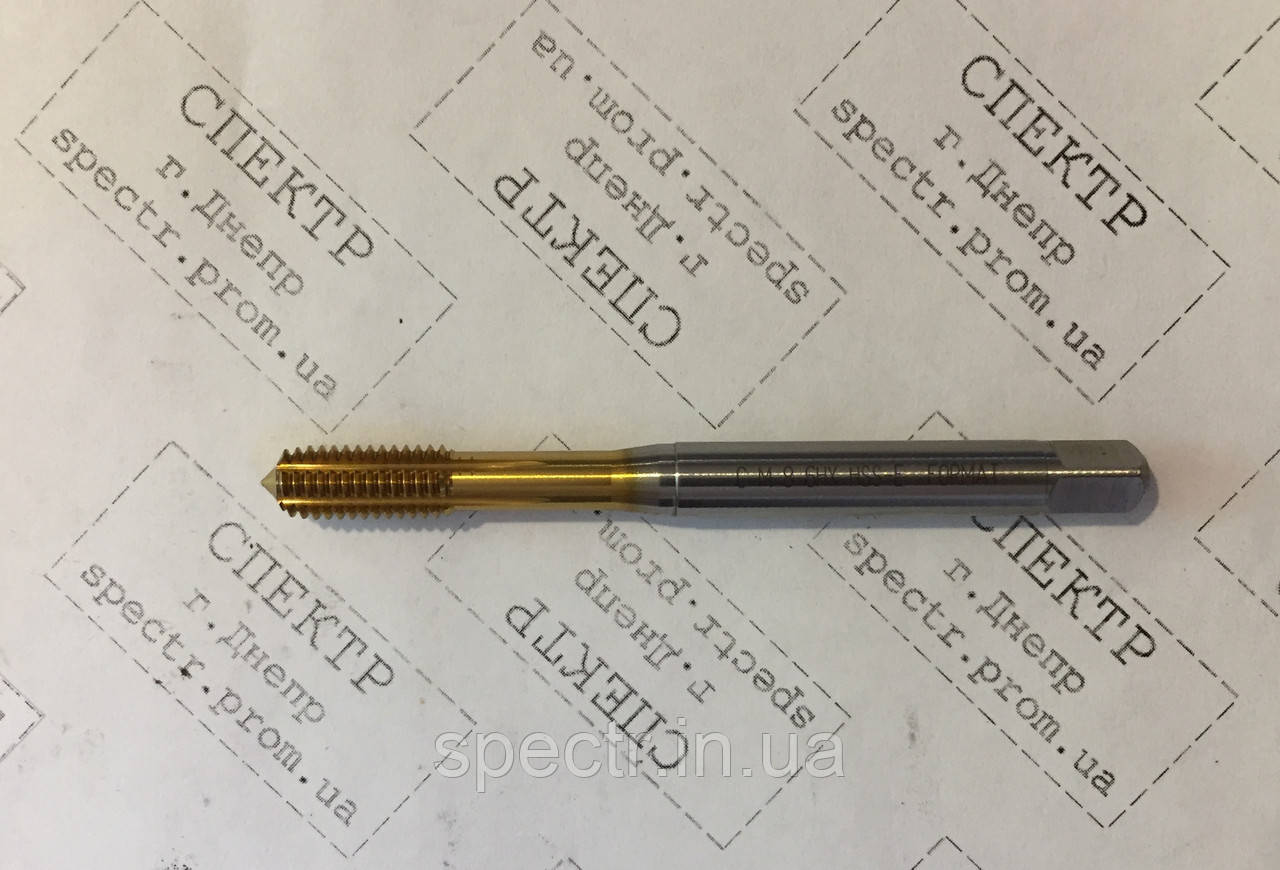

Мітчик накатний М8 TiN HSS-E 6HX Format



Опис інструменту

Мітчик накатний для створення метричної різьби M8 з кроком 1,25 мм виробництва Format (Німеччина). З канавками для СОЖ. Для глухих і наскрізних отворів.

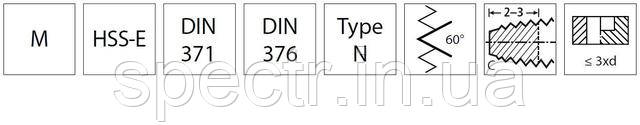

Повне найменування: Накатний безстружковий мітчик М06 TiN HSS-E 6HX DIN371

• TiN (нітрид титану) - зносостійке покриття кольору жовтий металік, нанотвердость 24ГПа
• HSS-E (швидкорізальна сталь з додаванням кобальту типу вітчизняного сплаву Р6М5К5) – матеріал інструменту застосовується для роботи з в'язким і складним матеріалів.
• 6HX – допуск, літера "X" означає, що цей допуск не є стандартним, і такий мітчик призначений для нарізування різьби у високоміцних або абразивних матеріалах, наприклад, у чавуні. При обробці таких матеріалів відсутній ризик отримання більшого діаметра різьби, тому для підвищення стійкості мітчика використовується більш точний допуск.



Накатні мітчики, також іменовані як раскатники або мітчики для витискання різьби, являють собою інструмент для безстружечного виготовлення внутрішньої різьби. На відміну від резьбонарізання, при якому відбувається обробка матеріалу різанням, при наплив мова йде про пластичному методі обробки під тиском для виготовлення внутрішньої різьби, коли матеріал піддається холодній деформації, без переривання т. н. "проходження волокон".



Накатування внутрішніх різьб - одна з найбільш прогресивних технологій освіти різьб. Ця технологію бажано використовувати для отримання різьби в матеріалах, що мають коефіцієнт відносного подовження матеріалу не менше 10%.



Переваги процесу накатування різьби:

- Формування різьби без утворення стружки
- Більш висока точність і низька шорсткість отвору і різьблення
- Однорідна калібрування різьби
- Більш висока міцність гвинтового з'єднання
- Більше міцність безстружечных мітчиків - вище стійкість самої різьблення
- Вище швидкість - вища продуктивність



Технічні характеристики

Параметр		Format M08 x 1.25
Код замовлення		17800009
Тип різьби		метричний
Розмір і крок різьби		М8 х 1,25
Повна довжина		90 мм
Діаметр хвостовика		8 мм
Квадрат хвостовика		6,2 х 6,2 мм



Застосування в матеріалах:

	Сталь			Нержавіюча сталь			Чавун		Титан	Алюміній
	< 700 N/mm2	< 1000 N/mm2	< 1400 N/mm2	ferrit./martens.	austenitic	duplex	GG/GTS	GGG	> 850 N/mm2	< 8% Si	> 8% Si
V [m/min]	10	8	6	12	10	8	-	23	6	45	35



Ресурс мітчика з урахуванням TiN покриття в умовах застосування технології термосверления Flowdrill

• Сталь: 8000 отворів

• Нержавіюча сталь: 4000 отворів



Параметри верстата

* - Технічні характеристики засновані на товщині матеріалу 1,5 мм.

Матеріал	Сталь
Швидкість шпинделя [об / хв]	650



Рекомендований верстат: Верстат різьбонарізний напівавтоматичний мод.S4516



Супутні інструменти та матеріали



Мастило для накатного мітчика - FTMZ 100 ml та FTMZ 1 L





Умова довговічної роботи мітчика



Головка запобіжна FES1 М8 і патрон різьбонарізний ER25-KM3 Fortis (Німеччина)
