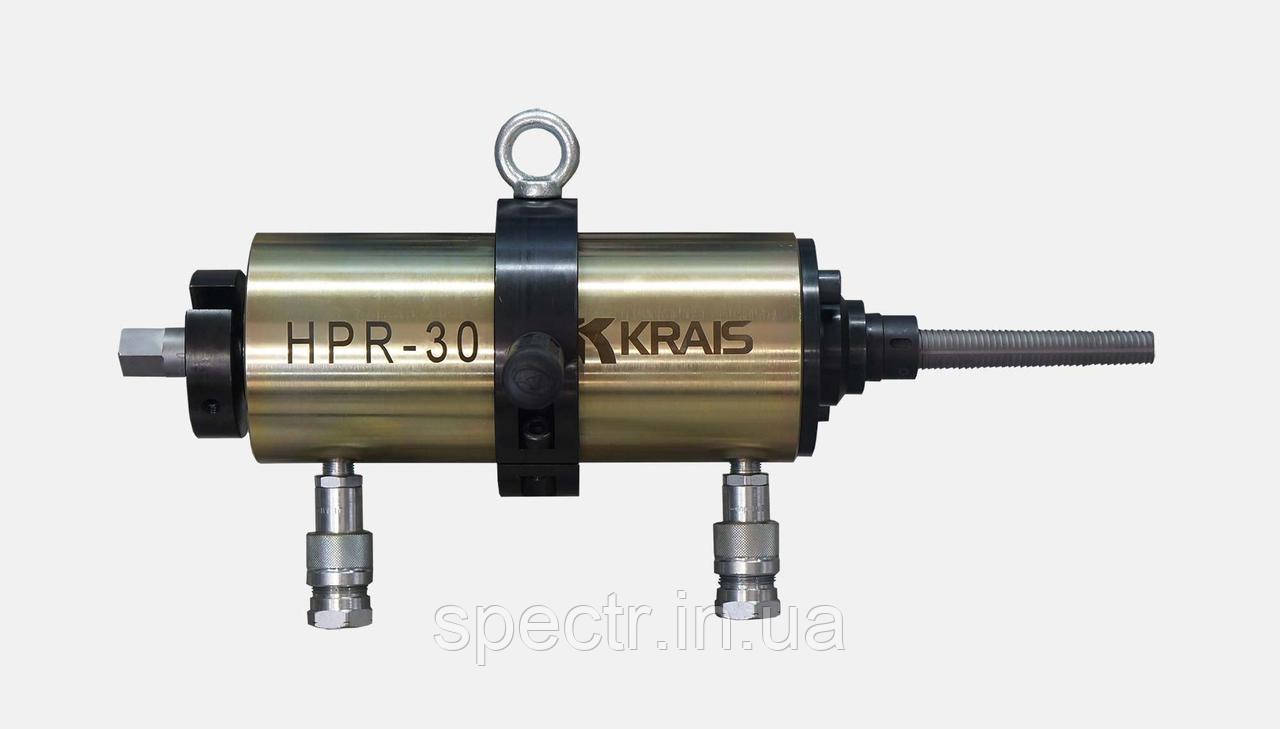

Витримувач трубний гідравлічний HPR-30



Цей пристрій призначений для видалення труб із чорних, неіржавких  і кольорових металів із конденсаторів, охолоджувачів та ін. теплообмінників. Дає змогу видаляти труби із зовнішнім діаметром труб від 12,7 до 38,1 мм

HPR-30 — надпотужний 30-тонний витримувач. Цей інструмент був спроєктований з ходом поршня 152 мм, для важких операцій
зніманням труб. У поєднанні з нашим адаптером для подвійної тяги цей витримувач має можливість витягнути труби з
трубної решітки  завтовшки 152 мм

Захоплення труби та подальше видалення труби з трубної решітки відбувається за допомогою захоплення позначчикового (спирального) типу, який підбирається під кожен типорозмір труб і вказується під час замовлення.

Видалення труб за допомогою витримувача — це дуже продуктивний і простий метод, що не вимагає особливої кваліфікації оператора.

. Див. нижче таблицю для замовлення кулачків, штоків та ін. компонентів залежно від розмірів витягуваної труби.



Технічні характеристики

- Тягове зусилля — 300 кН (30т)

- Хід поршня — 152 мм

- Вага — 39 кг



Трубні наконечники (метчики) для висмикача

Довжина 138 мм із хвостовиком 1-1/4 (HEX)

НАРУЖНИЙ ДИАМЕТР ТРУБИ		СТІНКА ТРУБИ	Наконечник	Малий діаметр позначника, мм	Великий діаметр позначника, мм
дюйми	мм	мм
1-1/4	31,75	4,2-4,6	ATS-1250-7-8	21,7	28,3
		3,0-3,4	ATS-1250-10-11	24,8	30,6
		2,4-2,8	ATS-1250-10-11	26,1	31,9
		2,1-1,8	ATS-1250-14-15	27,4	33,2
		1,7-1,5	ATS-1250-16-18	28,3	34,1
1-1/2	38,10	3,0-3,4	ATS-1500-10-11	31,2	37,0
		2,4-2,8	ATS-1500-12-13	31,2	38,1
		2,1	ATS-1500-14	33,8	38,1

Довжина 223 мм із хвостовиком 7/8 (HEX)

НАРУЖНИЙ ДИАМЕТР ТРУБИ		СТІНКА ТРУБИ	Наконечник	Малий діаметр позначника, мм	Великий діаметр позначника, мм
дюйми	мм	мм
1/2	12,70	0,9	ATS-500-20	10,8	12,7
5/8	15,88	2,4-2,8	ATS-625-12-13	10,2	15,5
		1,8-2,1	ATS-625-14-15	11,5	16,8
		1,5-1,7	ATS-625-16-17	12,4	15,9
		1,1-1,2	ATS-625-18-19	13,2	15,9
		0,9	ATS-625-20	13,8	15,7
3/4	19,05	3,4	ATS-750-10	11,5	16,8
		2,8-3,0	ATS-750-11-13	12,8	18,1
		1,8-2,1	ATS-750-14-15	15,2	19,1
		1,5-1,7	ATS-750-16-17	15,6	19,1
		1,1-1,2	ATS-750-18-19	16,4	19,1
		0,9	ATS-750-20	17,0	18,9
7/8	22,23	1,8-2,1	ATS-875-14-15	17,8	22,2
		1,2-1,7	ATS-875-16-18	18,8	24,1
		0,9	ATS-875-20	20,3	22,2
1	25,40	3,4-3,8	ATS-1000-9-10	17,8	22,2
		2,8-3,0	ATS-1000-11-13	19,2	24,5
		2,4-2,8	ATS-1000-12-13	19,7	25,0
		1,8-2,1	ATS-1000-14-15	21,1	25,4
		1,5-1,7	ATS-1000-16-17	22,1	25,4
		0,9-1,2	ATS-1000-18-20	22,8	25,4

Комплект із наконечника, подовжувача та замка постачаються під конкретний типорозмір труби, згодом зношується й потребує заміни.

Для роботи висмикача потрібна гідравлічна станція FPT9, що працює від мережі 220 В
