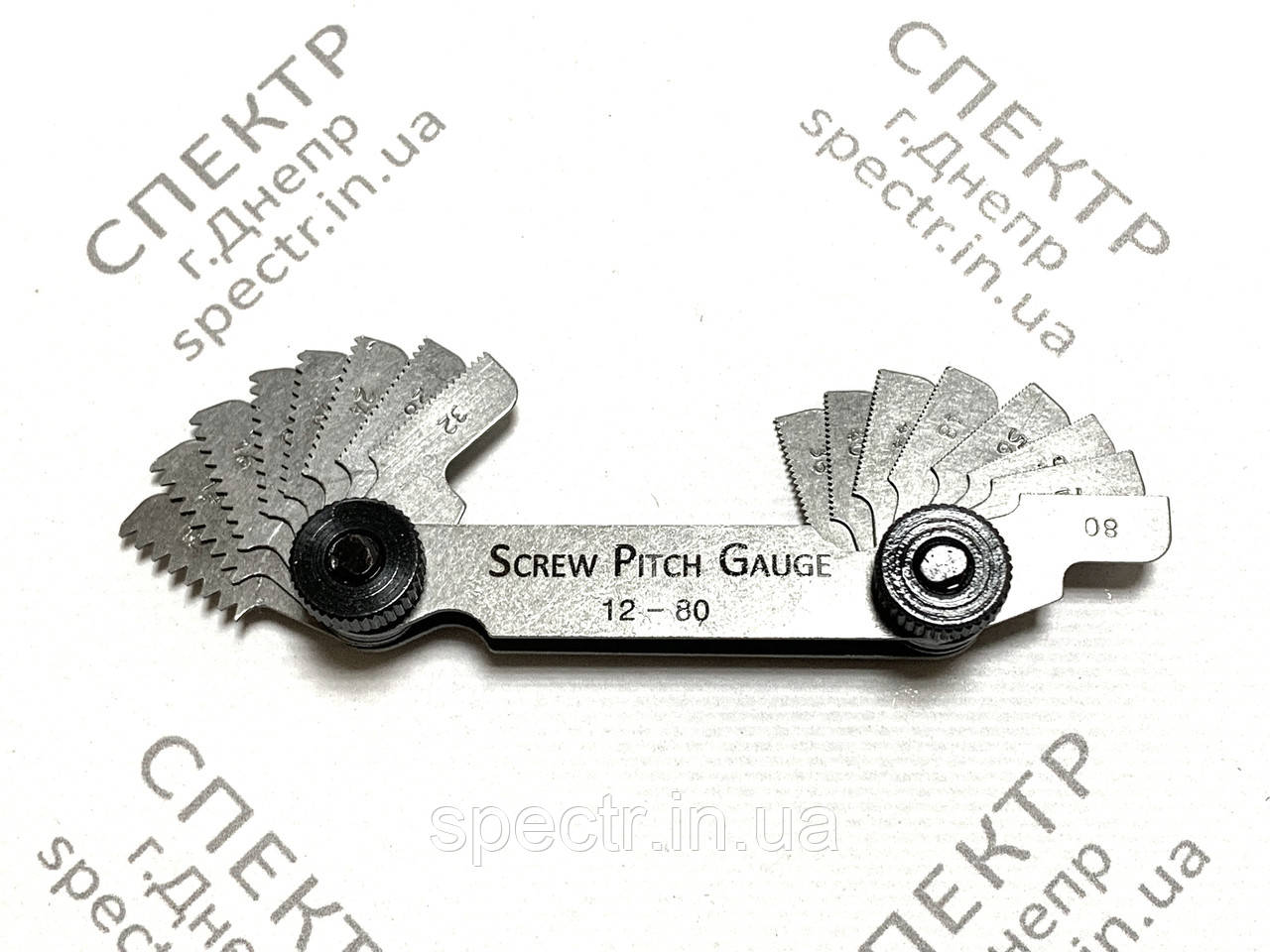

Шаблон нарізний дюймовий UNF 12-80 ниток/дюйм FORMAT Німеччина

Різьбомер або шаблон нарізний дюйм

Стандарт: UNF (Unified National Fine)

Кут профілю: 60°

Кількість пластинок: 16 шт

Склад набору (число ниток на дюйм): 12; 14; 16; 18; 20; 24; 28; 32; 36; 40; 44; 48; 56; 64; 72; 80

Матеріал: сталь

Як користуватися шаблоном?

1. Визначте крок різьби
   Використовуйте шаблон різьбоміра:

• Прикладіть зубці шаблона до різьби.
• Знайдіть пластину, яка точно збігається з різьбою (зубці мають щільно входити в нарізку).
• Прочитайте крок різьби (наприклад, 18 ниток на дюйм).

1. Виміряйте зовнішній діаметр (для зовнішньої різьби)
   Використовуйте штангенциркуль або мікрометр:

• Виміряйте зовнішній діаметр різьби (якщо це болт або шпилька).
• У даному прикладі, якщо виміряний діаметр ≈ 9/16 дюйма (0.5625 дюйма ≈ 14,3 мм), це відповідає розміру 9/16-18 UNF.

1. Виміряйте внутрішній діаметр (для внутрішньої різьби)
   Якщо це внутрішня різьба (наприклад, гайка):

• Виміряйте внутрішній діаметр (він буде трохи меншим за номінальний розмір різьби).
• Для 9/16-18 UNF внутрішній діаметр буде приблизно 0.508 дюйма (≈12.9 мм).

1. Визначте тип різьби
   Тепер у вас є:

• Крок різьби: 18 ниток на дюйм.
• Діаметр: 9/16 дюйма.
• Скористайтеся таблицею розмірів різьби UNF.

Таблиця розмірів різьблення UNF (Unified National Fine)
