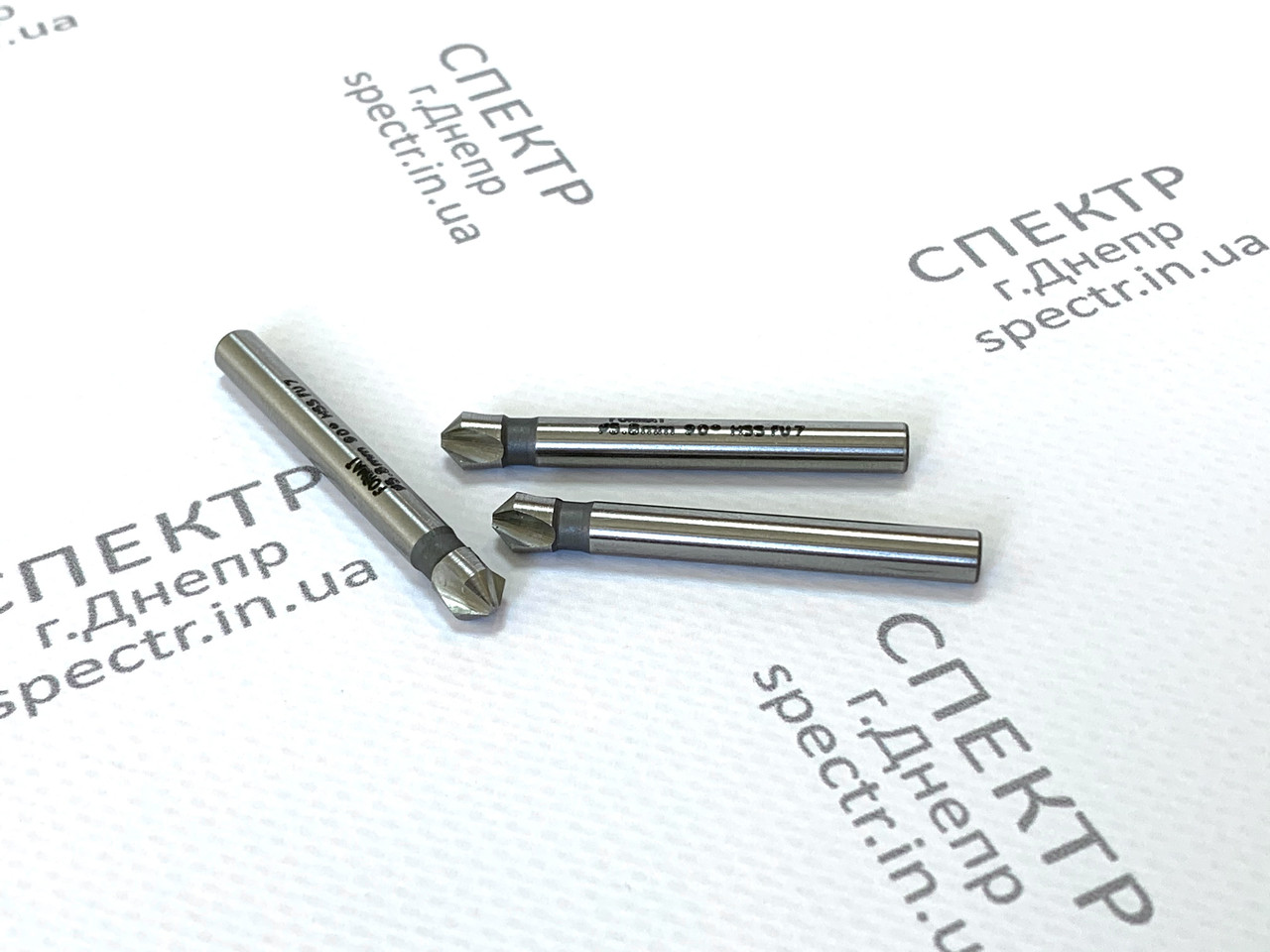

Зенківка 90град, ц/хв, HSS, 3-пера, DIN335-C Format (Німеччина)



Зенківка 90 градусів, циліндричний хвостовик, HSS, 3-порошок, DIN335-C, виробництва Format (Німеччина)



Призначення: Зенкування, зняття фаски та задирок

Конструкція: Осьова та радіальна шліфування і CBN глибока шліфування. Також передбачені різальні та задні кути для найпоширеніших матеріалів.


Застосування: Підходить для універсальних робіт зі свердління, зенкування і видалення задирок із гвинтів із потайною головкою DIN 963, DIN 964, DIN 965 і DIN 966 за один захід без задирок. Чудові різальні властивості та легкий процес оброблення є результатом конусоподібного рельєфного шліфування покриття й кута нахилу. Зенківка забезпечує найкращі результати за максимального подавання та найнижчої швидкості різання.


Примітка. Для цих серпанків без покриття необхідне рясне подавання охолоджувальної рідини.



Характеристики:

Кут: 90 градусів

Материал HSS (62-64Rc)

Стандарт: DIN335 форма С

Кількість пір'я: 3

Покриття: без покриття



Оброблення матеріалу (рекомендована):

Сталь <700 Н/мм2
Сталь <1000 Н/мм2
Алюміній <8% Si
Алюміній >8% Si
Мідні сплави Cu-Leg.





Розміри інструмента:

No п/п	Номінальний діаметр D, мм	Мінімальний діаметр оброблення d1, мм	Повна довжина L, мм	Діаметр хвостовика d2, мм
1	4,3	1,3	40	4
2	5,0	1,5	40	4
3	5,3	1,5	40	4
4	5,8	1,5	45	5
5	6,0	1,5	45	5
6	6,3	1,5	45	5
7	7,0	1,8	50	6
8	7,3	1,8	50	6
9	8,0	2,0	50	6
10	8,3	2,0	50	6
11	9,4	2,2	50	6
12	10,0	2,5	50	6
13	10,4	2,5	50	6
14	11,5	2,8	56	8
15	12,4	2,8	56	8
16	13,4	2,9	56	8
17	15,0	3,2	60	10
18	16,5	3,2	60	10
19	19,0	3,5	63	10
20	20,5	3,5	63	10
21	23,0	3,8	67	10
22	25,0	3,8	67	10









































Для оброблення АЛЮМІНИЯ — ідеальні зенківки 1433 з покриттям TiN

Для оброблення НІЖАВЕЙКИ — ідеальні зенківки 1434 з покриттям TiAlN
