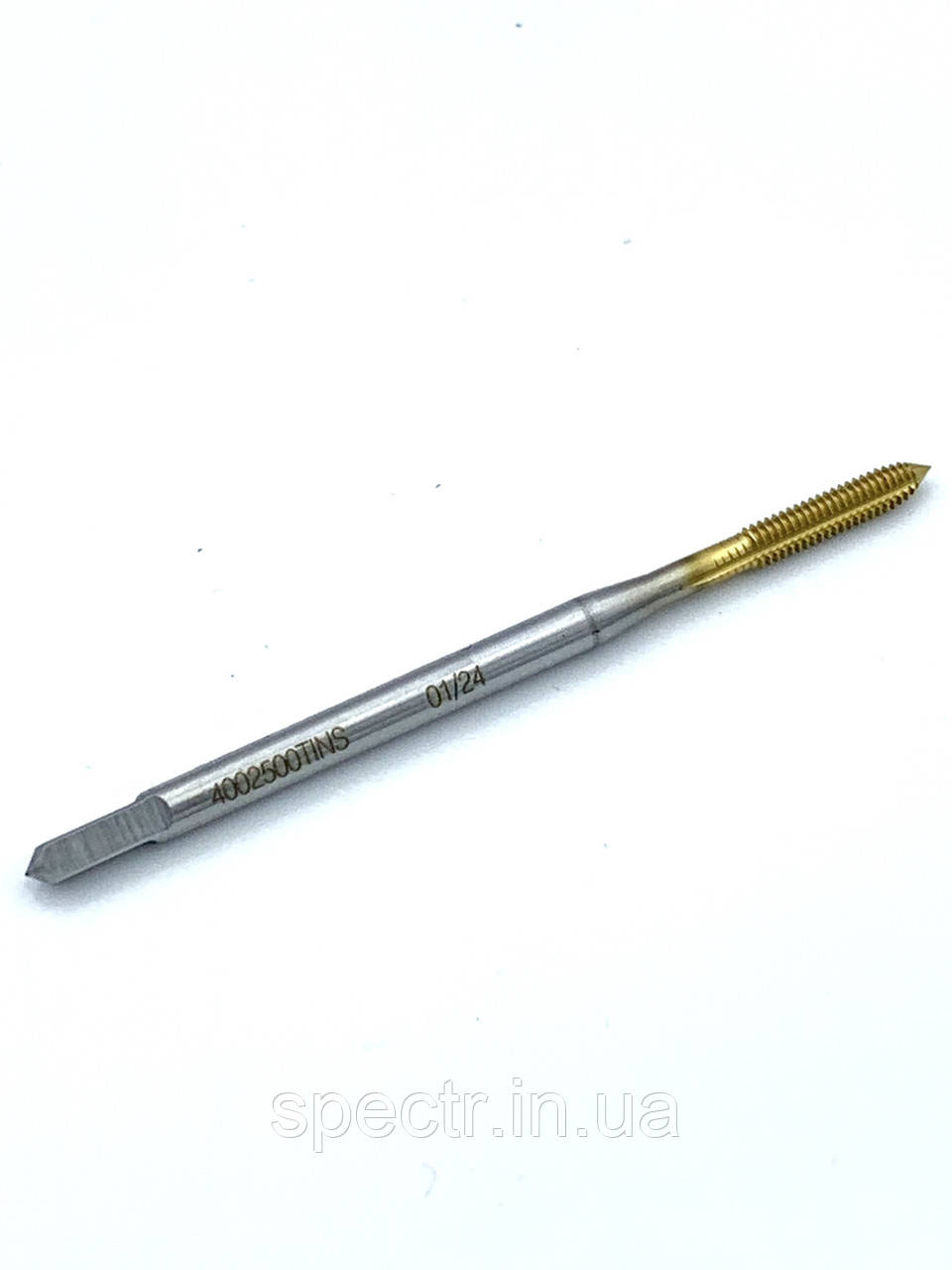

Мітчик накатний М2,5 Tin 6HX Flowdrill

Опис інструмента

Мітчик накатний для створення різі M2,5 з кроком 0,45 мм виробництва Flowdrill (Нідерланди).



Повне найменування: Накатний безструмельний мітчик FT М2,5 TiN HSS-E 6HX*

• *TiN (нітрид титану) — зносостійке покриття кольору жовтий металік, нанотвердість 24 ГПа
• HSS-E (швидка сталь з додаванням кобальту типу вітчизняного сплаву Р6М5К5) — матеріал інструмента, що застосовується для роботи з в'язкими та складними матеріалами.
• 6HX — допуск, буква "X" означає, що цей допуск не є стандартним, і такий позначник призначений для нарізування різі у високоміцних або абразивних матеріалах, наприклад, у чавуні. Під час оброблення таких матеріалів немає ризику отримання різі більшого діаметра, тому для підвищення стійкості позначника використовується точніший допуск.



Накатні мітчики, також іменувані як розкатні або позначники для видавлювання різі, являють собою інструмент для безстружного виготовлення внутрішньої різі. На відміну від різального матеріалу, за якого відбувається оброблення матеріалу різанням, під час накочування йдеться про пластичний метод оброблення під тиском для виготовлення внутрішньої різі, коли матеріал піддається холодній деформації, без переривання т.ін. "проходження волокон".



Накочування внутрішніх різьблень — одна з найпрогресивніших технологій утворення різьблення. Ця технологію бажано використовувати для отримання різі в матеріалах, що мають коефіцієнт відносного подовження матеріалу не менш ніж 10%.



Переваги процесу накатування різьблення:

- Формування різьблення без утворення стружки
- Вища точність і низька шорсткість отвору та різі
- Однорідне калібрування різьблення
- Вища міцність гвинтового з'єднання
- Більше міцності безстругових позначників — вища стійкість самої різі
- Вища швидкість — вища продуктивність



Технічні характеристики

Параметри		Flowtap M02,5 x 0.45
Код замовлення		4002500TINS
Тип різі		метричний
Розмір різі та крок		М2,5 х 0,45
Діаметр хвостовика		2.8 мм
Квадрат хвостовика		2,1х2,1 мм



Ресурс позначника з урахуванням TiN покриття

• Сталь: 8000  отверстий

• Неіржавка сталь: 4000  отверстий



Параметри верстата

 * - Технічні характеристики ґрунтуються на товщині матеріалу 1,5 мм.

Матеріал	Сталь
Швидкість шпинделя [об/хв]	650

Рекомендований верстат: Верстат нарізний напівавтоматичний мод.S4516



Сподобальні інструменти та матеріали



Мастило для накатного позначника FTMZ 100 ml и FTMZ 1 L





Умова довговічної роботи позначника



Головка запобіжна FES1 и патрон різенарізний Fortis (Німеччина)
