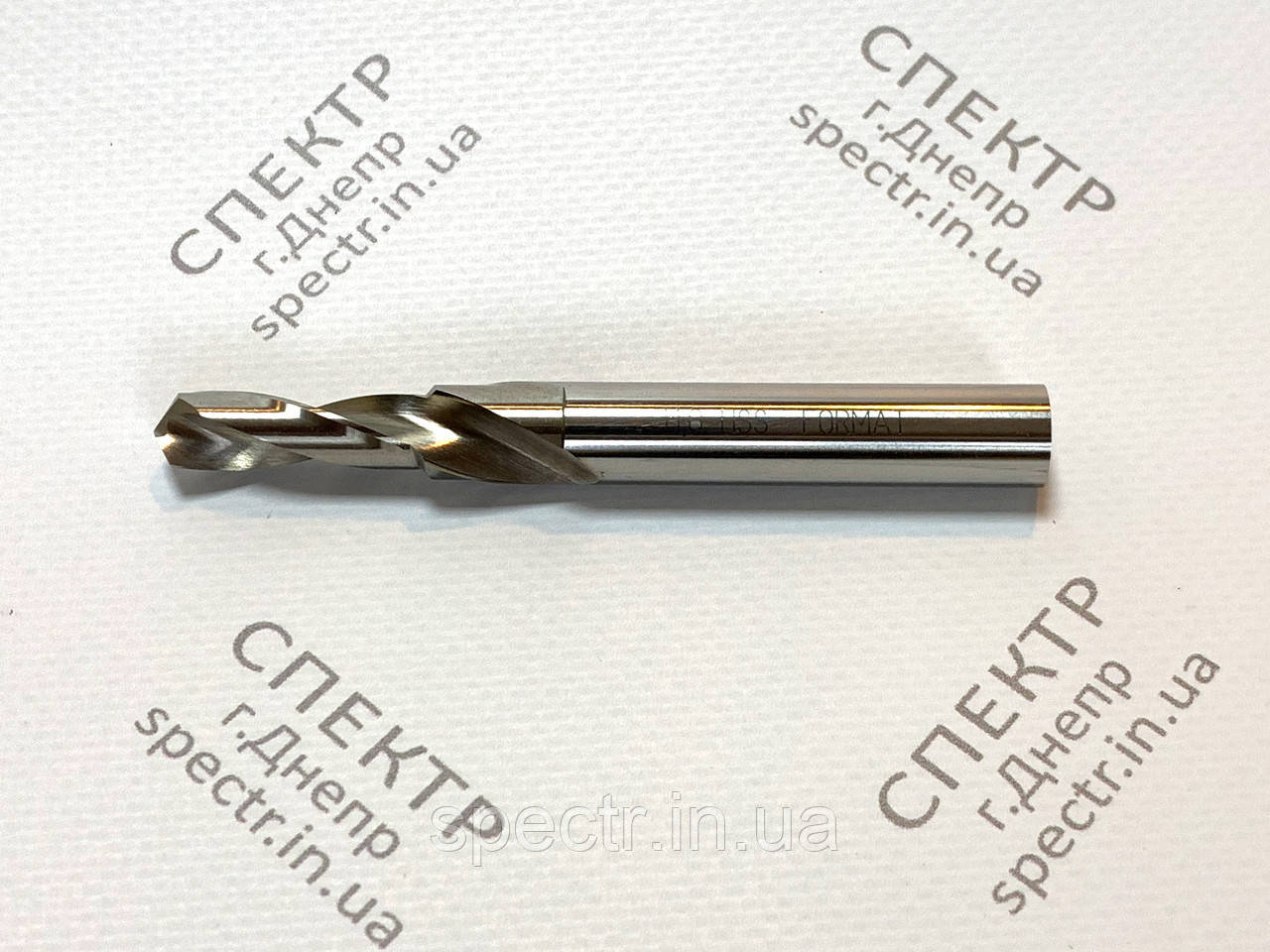

Свердло ступеневе для металу 8,5х11,0 під М10 FORMAT (Німеччина)



Свердло двоступеневе коротке для металу 8,5 х 11,0 під різь М10 FORMAT (Німеччина)





Загальний опис

Конструкція: HSS, заводський стандарт, тип N.
Дуже стійка до скручування модель, профільне шліфування, правильне різання, з точною геометрією вістря. Коротка форма згідно з DIN 1897, точкове точкове торання згідно з DIN 1412, форма A. Нормальний кут нахилу, товщина серцевини та ухил серцевини.
Свердління та зенкування виробляються за один етап, поєднуючи їх один з одним. ∅ допуск: d1 = h6.
Примітка: швидкість різання орієнтована на великий діаметр, а подавання — на малий.



Опис

Коротке свердло для свердління та зняття фаски 90° за один прохід для отворів під різь.

Конструкція: кут з'єднання 90°.

Застосування: Для нарізних отворів під осердям згідно з DIN 336, частина 1 і вільного з'єднання під кутом 90°, відповідного наскрізним отворам згідно DIN EN 20273. Особливо підходить для верстатів із ЧПК.



Розмір свердла:

d1 = 8,5 мм

d2 = 11,0 мм





Різьба	d1 x d2, мм	Повна довжина l1, мм	Довжина спіралі l2, мм	Довжина спіралі свердління l3, мм	Ціна, євро	Код замовлення
М3	2,5х 3,4	52	20	8,8	12,5	11030030
М4	3,3х 4,5	58	24	11,4	13	11030040
М5	4,2х 5,5	66	28	13,6	14	11030050
М6	5,0х 6,6	70	31	16,5	14,5	11030060
М8	6,8х 9,0	84	40	21,0	17	11030080
М10	8,5х 11,0	95	47	25,5	22	11030100
М12	10,2х 13,5	107	54	30,0	28	11030120



Параметри свердління:





ПРИМІРИ:



Деталь до обробки

Деталь після оброблення





ВІДЕО



Інші форми ступінчастого свердління під гвинти:



Під гвинт із потайною головкою:





Під гвинт із плоскою циліндричною головкою:





Приклад замовлення:

Наприклад, Ви вибрали свердло під плоску головку гвинта М4 виробництва Guhring з покриттям TiN  — тоді код замовлення буде 1107 0040. Скиньте нам запит із зазначенням цього коду та кількості свердел і ми віддаємо вам за ціною та терміном постачання.
