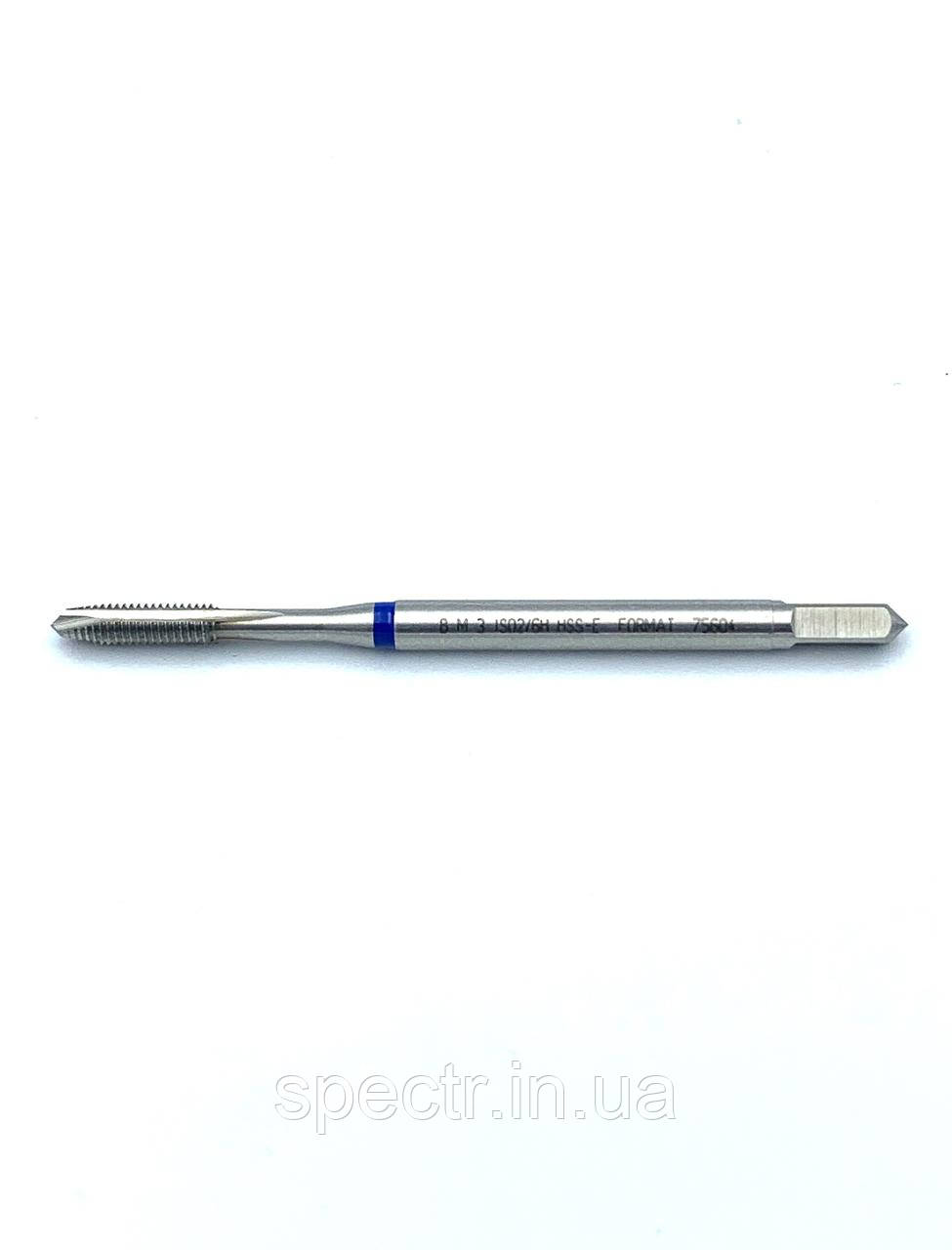

Мітчик по нержавіючій сталі HSS-E для наскрізних отворів FORMAT (Німеччина) М3



Мітчик для наскрізних отворів для обробки нержавіючої сталі

Конструкція: M3 – M10 DIN 371 з посиленим хвостовиком.
M12 – M30 DIN 376 з прохідним хвостовиком.

Застосування: Для стандартної метричної різьби згідно DIN 13. Особливо підходить для корозійностійких і кислотостійких сталей, таких як сульфовані, аустенітні, мартенситні і феритні сталі.





Характеристики:

• Стандарт різьблення: метрична
• Тип: INOX - обробка нержавіючих сталей
• Зняття фаски 4-5 нитки
• Форма B
• Пряма канавка
• Допуск: 6H
• Матеріал: HSS - E (+кобальт 5%)
• Покриття: ні, полірований
• Отвори: наскрізні



Обробка матеріалу, швидкість різання V (м/хв):

• нержавійка мартенс/ферритні - 10
• нержавійка аустенітні - 8
• нержавійка дуплексні - 6
• алюминий з вмістом Si < 8% - 15
• алюминий з вмістом Si > 8% - 15



Таблиця розмірів:



Попередній отвір

ВАЖЛИВО ЗНАТИ:

При обробці нержавіючої сталі рекомендується виконувати попереднє свердління під метричну різьбу зі збільшенням стандартного діаметра свердла на +0,1 мм. Це знижує крутний момент при нарізанні, зменшує ризик поломки мітчика та підвищує якість різьби.

Рекомендація ґрунтується на практиці машинобудування для важкооброблюваних матеріалів, а також на даних стандартів ISO 529 та DIN 13 (метрична різьба).



Короткі свердла

Різьблення	Діаметр, мм	Довжина (повна/робоча), мм	Ціна
М2	1,6	34/10	ЦІНА 1,6 мм
М3	2,6	43/14	ЦІНА 2,6 мм
М4	3,4	52/20	ЦІНА 3,4 мм
М5	4,3	58/24	ЦІНА 4,3 мм
М6	5,1	62/26	ЦІНА 5,1 мм
М8	6,9	74/34	ЦІНА 6,9 мм
М10	8,5	79/37	ЦІНА 8,5 мм
М12	10,2	89/43	ЦІНА 10,2 мм
М14	12,0	102/51	ЦІНА 12,0 мм



Довгі свердла

Різьблення	Діаметр, мм	Довжина (повна/робоча), мм	Ціна
М2	1,6	43/20	ЦІНА 1,6 мм
М3	2,6	57/30	ЦІНА 2,6 мм
М4	3,4	70/39	ЦІНА 3,4 мм
М5	4,3	80/47	ЦІНА 4,3 мм
М6	5,1	86/52	ЦІНА 5,1 мм
М8	6,9	109/69	ЦІНА 6,9 мм
М10	8,7	125/81	ЦІНА 8,7 мм
М12	10,2	133/87	ЦІНА 10,2 мм
М14	12,0	151/101	ЦІНА 12,0 мм



СОР для нарізання різьб в нержавійці - СОР концентрат Cool 700 S OPTA (Німеччина)

Свердла для отворів під нарізання метричної різьби



ПЕРЕХІД НА    Свердла HSS+Co5, короткі, ц/х, FORMAT





СКАЧАТИ:   ГОСТ 19257-73 ОТВОРИ ПІД НАРІЗАННЯ МЕТРІЧНИХ РІЗЬБ
