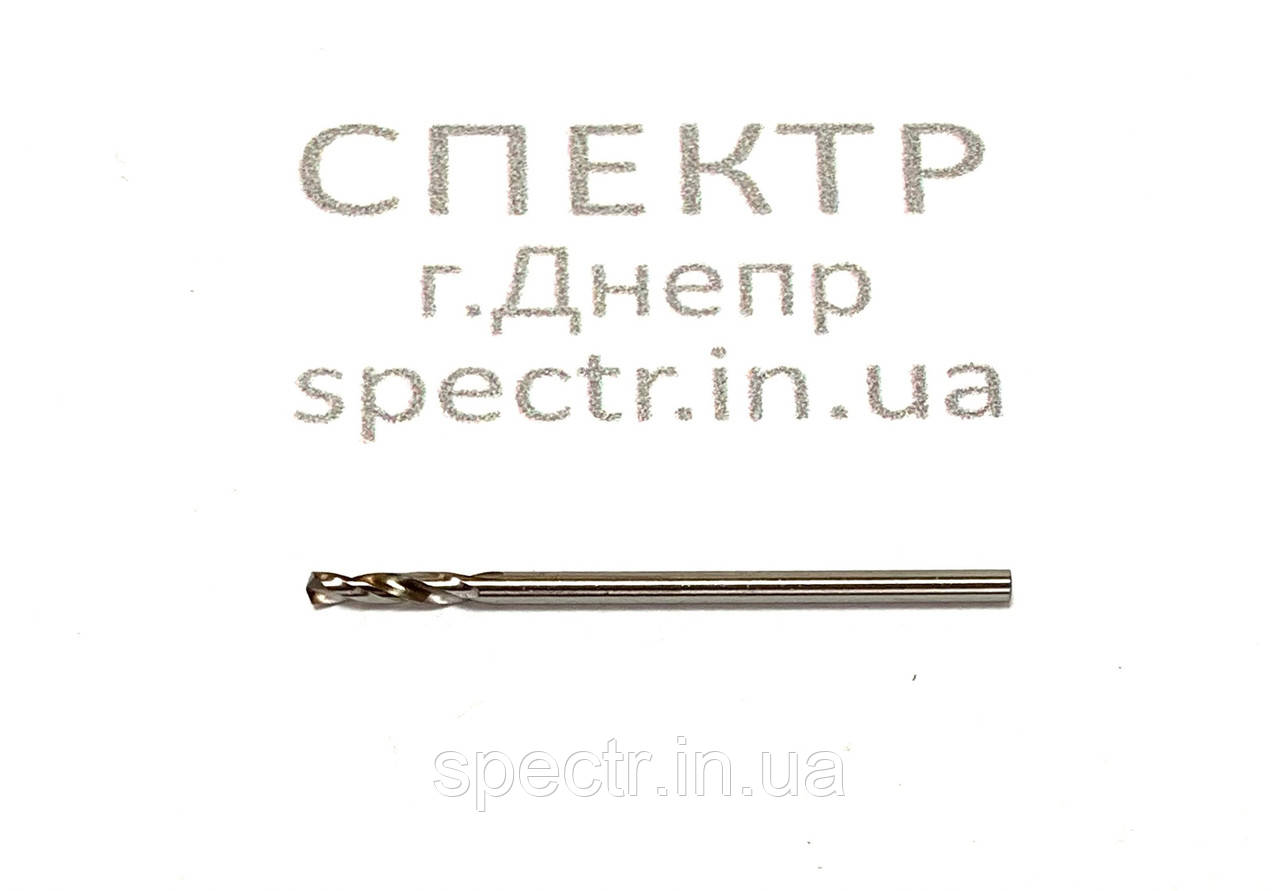

Свердло по металу HSS+Co5, ц/х, FORMAT (Німеччина)



Свердла по металу німецького бренда FORMAT — чудове співвідношення ціни та якості.



Свердла з циліндричним хвостовиком HSS+Co5% для оброблення нержавіючих сталей, а також чорних сталей, чавуну та титану.



Конструкція: з точним шліфуванням та чудовою термостійкістю.


Застосування: Підходить для використання на верстатах із ЧПК, ручних дрилях і токарних верстатах. Особливо підходить для оброблення корозійностійких/кислотостійких сталей (INOX), пружинної сталі, аустенітних сталей і спеціальних сплавів, як то Hastelloy®, Inconel® та Nimonic®.

Шліфована поверхня, починаючи від діаметра 2,4 мм —  свердла оброблені парооксидацією (STEAM)





Характеристики:

Матеріал: HSS Co5 або HSS-E (швидкорізальна сталь + кобальт 5%)

Стандарт виготовлення: DIN1897 (ГОСТ 4010-77)

Тип: INOX  - обробка нержавіючих сталей

Кут при вершині 2 ϕ: 130 градусов

Кут нахилу гвинтової канавки ω: 25-30 градусов

Діаметр серцевини: збільшений

Градієнт (кут) осердя: нормальний

Шліфований профіль

Допуск: h8

Форма заточування: DIN1412 форма А — підточення перемички

Напрямок: праве

Покриття: від 2,4 мм парооксидація (STEAM)



Оброблення матеріалу, швидкість різання Vс (м/хв):

сталь <700 N/mm2 — 40 m/min

сталь <1000 N/mm2 — 30 m/min

сталь <1400 N/mm2 — 16 m/min

нержавійка сталь Мартенс/феритні — 18

нержавійка сталь аустенітні — 14

чавун GG/GTS  - 30 m/min

чавун GGG  - 24 m/min

титан >850 N/mm2 - 10 m/min

тверді сталі <55 HRc - 4 m/min



Нагадування: оберти інструмента розраховуються за формулою:



де

n — оберти свердла, об/хв

Vc — швидкість різання, м/хв

D — діаметр свердла, мм







Таблиця розмірів свердл:

Ø свердла, h8, мм

Довжина робочої частини, мм

Повна довжина, мм

Для сталі <1400 N/mm2 подавання f, мм/об

Кількість свердл у пакованні, шт.





Таблиця розмірів отворів під метричне різьблення у нержавіючих сталях

Розміри різьб,	Стандартний крок різьби	Дрібний крок різьби	Діаметр свердла, мм
М2	0,4		1,65
		0,25	1,8
М2,5	0,45		2,1
		0,35	2,2
М3	0,5		2,6
		0,35	2,7
М4	0,7		3,4
		0,5	3,6
М5	0,8		4,3
		0,5	4,6
М6	1,0		5,1
		0,5	5,6
		0,75	5,3
М8	1,25		6,9
		0,5	7,6
		0,75	7,3
		1,0	7,1
М10	1,5		8,7
		0,5	9,6
		0,75	9,3
		1,0	9,1
		1,25	8,9
М12	1,75		10,4
		0,75	11,3
		1,0	11,1
		1,25	10,9
		1,5	10,7
М14	2,0		12,2
		0,75	13,3
		1,0	13,1
		1,5	12,7
М16	2,0		14,2



ПЕРЕХІД НА ДОВГУ СЕРІЮ СВЕРДЛ



СОР для свердління отворів у нержавіючій сталі — СОР концентрат Cool 700 S OPTA (Німеччина)



Мітчики метричні М з кобальтом для нержавіючої сталі

Глухі отвори	Наскрізні отвори



Також високоякісні ступінчасті свердла того ж бренду FORMAT
