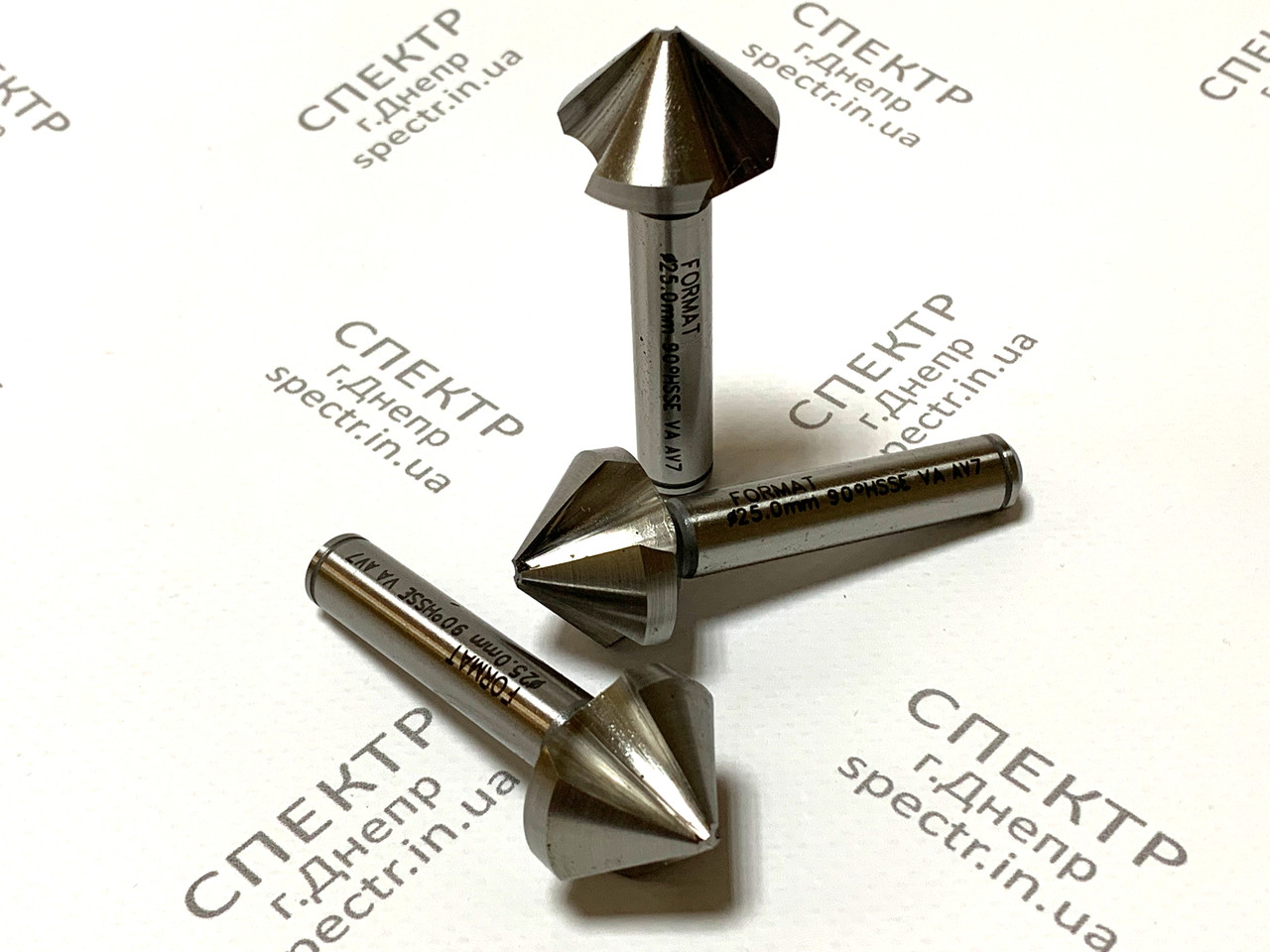

Зенковка 90град, ц/хв, HSS-E, 3-х перая, DIN335-C Format (Німеччина)



Зенковка 90 градусов, цилиндрический хвостовик, HSS+Co5 (HSS-E), 3-х пёрая, DIN335-C, производства Format (Германия)





Назначение: зенкование, снятие фаски и заусенцев

Конструкция: Осевая и радиальная шлифовка и CBN глубокая шлифовка. Также предусмотрены режущие и задние углы для наиболее распространенных материалов.


Применение: Подходит для универсальных работ по сверлению, зенкованию и удалению заусенцев с винтов с потайной головкой DIN 963, DIN 964, DIN 965 и DIN 966 за один прием без заусенцев. Превосходные режущие свойства и легкий процесс обработки являются результатом конусообразного рельефного шлифования покрытия и угла наклона. Зенковка обеспечивает наилучшие результаты при максимальной подаче и самой низкой скорости резания.


Примечание. Для этих зенковок без покрытия необходима обильная подача охлаждающей жидкости.



Характеристики:

Угол: 90 градусов

Материал HSS+Co5 (с содержанием 5% кобальта)

Стандарт: DIN335 форма С

Кол-во перьев: 3

Покрытие: без покрытия



Обработка материала (рекомендуемая):

Сталь <700 Н / мм² - идеально
Сталь <1000 Н / мм² - идеально
Сталь <1400 Н / мм² - подходит

Нержавейка мартенс/ферритные - подходит
Нержавейка аустенитные - подходит

Алюминий <8% Si - идеально
Алюминий >8% Si - идеально

Медные сплавы Cu-alloy - идеально







Размеры инструмента:

№ п/п	Номинальный диаметр D, мм	Минимальный диаметр обработки d1, мм	Полная длина L,мм	Диаметр хвостовика d2, мм
1	4,3	1,3	40	4
2	5,0	1,5	40	4
3	5,3	1,5	40	4
4	5,8	1,5	45	5
5	6,0	1,5	45	5
6	6,3	1,5	45	5
7	7,0	1,8	50	6
8	7,3	1,8	50	6
9	8,0	2,0	50	6
10	8,3	2,0	50	6
11	9,4	2,2	50	6
12	10,0	2,5	50	6
13	10,4	2,5	50	6
14	11,5	2,8	56	8
15	12,4	2,8	56	8
16	13,4	2,9	56	8
17	15,0	3,2	60	10
18	16,5	3,2	60	10
19	19,0	3,5	63	10
20	20,5	3,5	63	10
21	23,0	3,8	67	10
22	25,0	3,8	67	10
23	28,0	4,0	71	12
24	31,0	4,2	71	12
25	40,0	5,0	80	15
