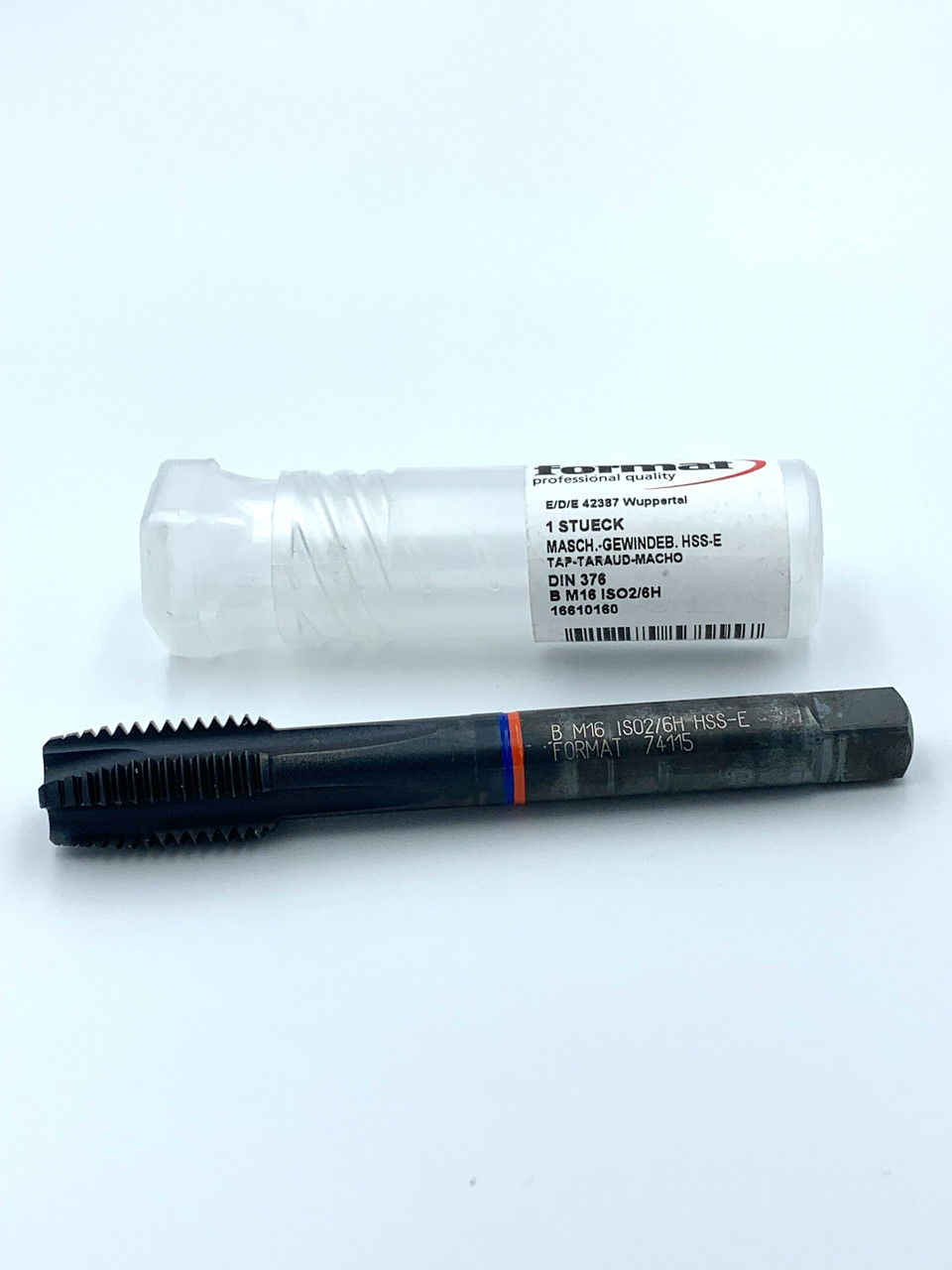

Мітчик HSS-E для наскрізних отворів FORMAT (Німеччина) М20



Мітчик для наскрізних отворів для обробки чорної сталі, нержавіючої сталі та алюмінію

Конструкція: M3 – M10 DIN 371 з посиленим хвостовиком.
                         M12 – M30 DIN 376 з прохідним хвостовиком.

Застосування: Універсальні мітчики з широким діапазоном метричного різьблення DIN 13.

Характеристики:

• Стандарт різьблення: метрична
• Тип: N - широкий діапазон обробки
• Зняття фаски 4-5 ниток
• Форма B
• Пряма канавка
• Допуск: 6H
• Матеріал: HSS - E (вмістить кобальт 5%)
• Покриття: оксидація
• Отвори: наскрізні

Стандарт виконання:

• розміри М2-М10 - DIN371
• розміри М12-М20 – DIN376



Оброблення матеріалу, швидкість різання Vс (м/хв):

• сталь <1000 N/mm2 - 10 м/хв
• сталь <1400 N/mm2 - 8 м/хв
• нержавіюча мартенс/феритні - 8 м/хв
• нержавіюча аустенітні - 6 м/хв
• нержавіюча дуплексні - 5 м/хв
• чавун GG/GTS - 15 м/хв
• чавун GGG - 12 м/хв
• алюміній із вмістом Si < 8% - 15 м/хв
• алюміній із вмістом Si > 8% - 15 м/хв



Таблиця розмірів:

Резьба	Шаг	L общ	Диам. хвост.	Квадрат хвост.
М3	0,5	56	3,5	2,7
М4	0,7	63	4,5	3,4
М5	0,8	70	6,0	4,9
М6	1,0	80	6,0	4,9
М8	1,25	90	8,0	6,2
М10	1,5	100	10,0	8,0
М12	1,75	110	9,0	7,0
М14	2,0	110	11,0	9,0
М16	2,0	110	12,0	9,0
М18	2,5	125	14,0	11,0
М20	2,5	140	16,0	12,0



Попередній отвір

ВАЖЛИВО ЗНАТИ:

При обробці нержавіючої сталі рекомендується виконувати попереднє свердління під метричну різьбу зі збільшенням стандартного діаметра свердла на +0,1 мм. Це знижує крутний момент при нарізанні, зменшує ризик поломки мітчика та підвищує якість різьби.

Рекомендація ґрунтується на практиці машинобудування для важкооброблюваних матеріалів, а також на даних стандартів ISO 529 та DIN 13 (метрична різьба).

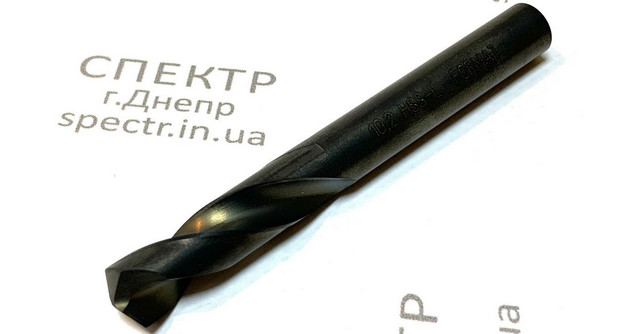

Короткі свердла

Різьблення	Діаметр, мм	Довжина (повна/робоча), мм	Ціна
М2	1,6	34/10	ЦІНА 1,6 мм
М3	2,6	43/14	ЦІНА 2,6 мм
М4	3,4	52/20	ЦІНА 3,4 мм
М5	4,3	58/24	ЦІНА 4,3 мм
М6	5,1	62/26	ЦІНА 5,1 мм
М8	6,9	74/34	ЦІНА 6,9 мм
М10	8,5	79/37	ЦІНА 8,5 мм
М12	10,2	89/43	ЦІНА 10,2 мм
М14	12,0	102/51	ЦІНА 12,0 мм



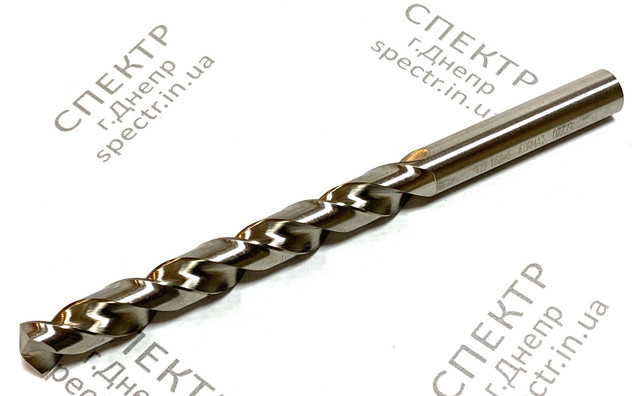

Довгі свердла

Різьблення	Діаметр, мм	Довжина (повна/робоча), мм	Ціна
М2	1,6	43/20	ЦІНА 1,6 мм
М3	2,6	57/30	ЦІНА 2,6 мм
М4	3,4	70/39	ЦІНА 3,4 мм
М5	4,3	80/47	ЦІНА 4,3 мм
М6	5,1	86/52	ЦІНА 5,1 мм
М8	6,9	109/69	ЦІНА 6,9 мм
М10	8,7	125/81	ЦІНА 8,7 мм
М12	10,2	133/87	ЦІНА 10,2 мм
М14	12,0	151/101	ЦІНА 12,0 мм
