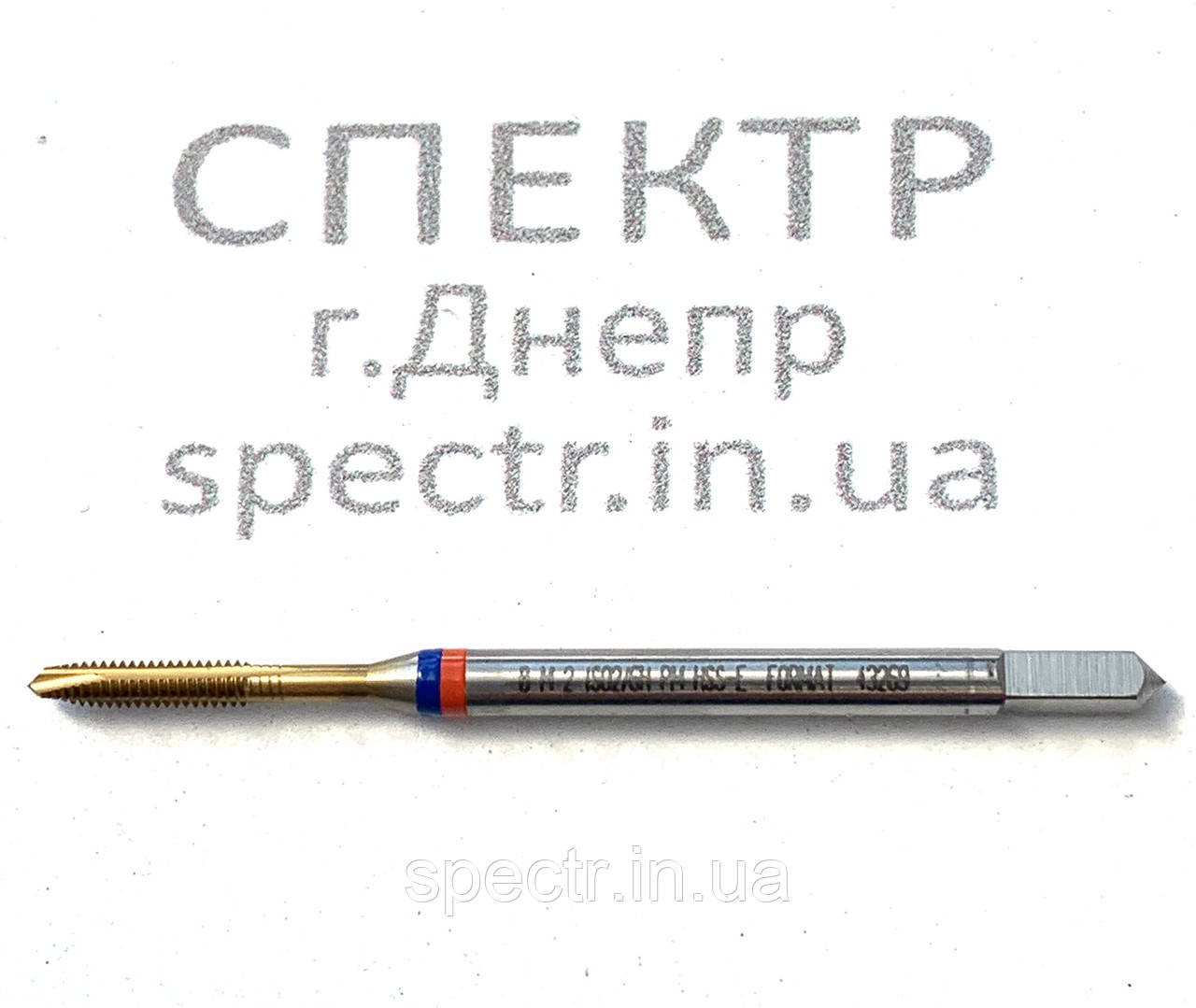

Мітчик М2 з кобальтом HSS-E TiN DIN371 для наскрізних отворів FORMAT (Німеччина)



Мітчик для наскрізних отворів для оброблення чорної сталі, неіржавкої сталі, алюмінію й титану

Конструкція: M3 – M10 DIN 371 з посиленим хвостовиком.
                         M12 – M30 DIN 376 з прохідним хвостовиком.

Застосування: Універсальні позначники із широким діапазоном метричної різі за DIN 13.

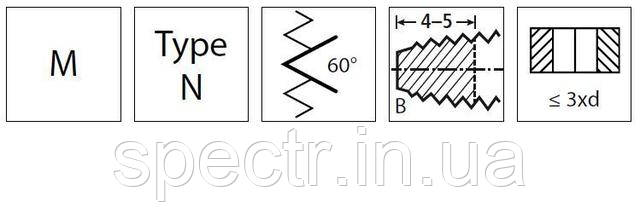

Характеристики:

• Стандарт різі: метрична
• Тип: N  - широкий діапазон обробки
• Зняття фаски 4-5 ниток
• Форма B
• Пряма канавка
• Допуск: 6H
• Матеріал: HSS - E (містить кобальт 5%)
• Покриття: TiN (нітрид титану)
• Отвори: наскрізні

Стандарт виготовлення:

• розміри М2-М10 — DIN371
• розміри М12-М20 — DIN376



Оброблення матеріалу, швидкість різання Vс (м/хв):

• сталь <700 N/mm2 - 20 m/min
• сталь <1000 N/mm2 - 16 m/min
• сталь <1400 N/mm2 - 13 m/min
• неіржавка сталь Мартенс/феритні — 12
• неіржавка сталь аустенітні — 10
• неіржавка сталь дуплексні — 8
• чугун GG/GTS  - 15 m/min
• чавун GGG  - 12 m/min
• титан — 2 m/min
• алюміній із вмістом Si <8% — 20
• алюміній із вмістом Si > 8% - 20



Таблиця розмірів:

Різьба	Крок	L общ	Діам. хвіст.	Квадрат хвіст.
М2	0,4	45	2,8	2,1



Свердла для попереднього отвору

Короткі

Різьблення	Діаметр, мм	Довжина (повна/робоча), мм	Ціна
М2	1,6	34/10	ЦІНА 1,6 мм
