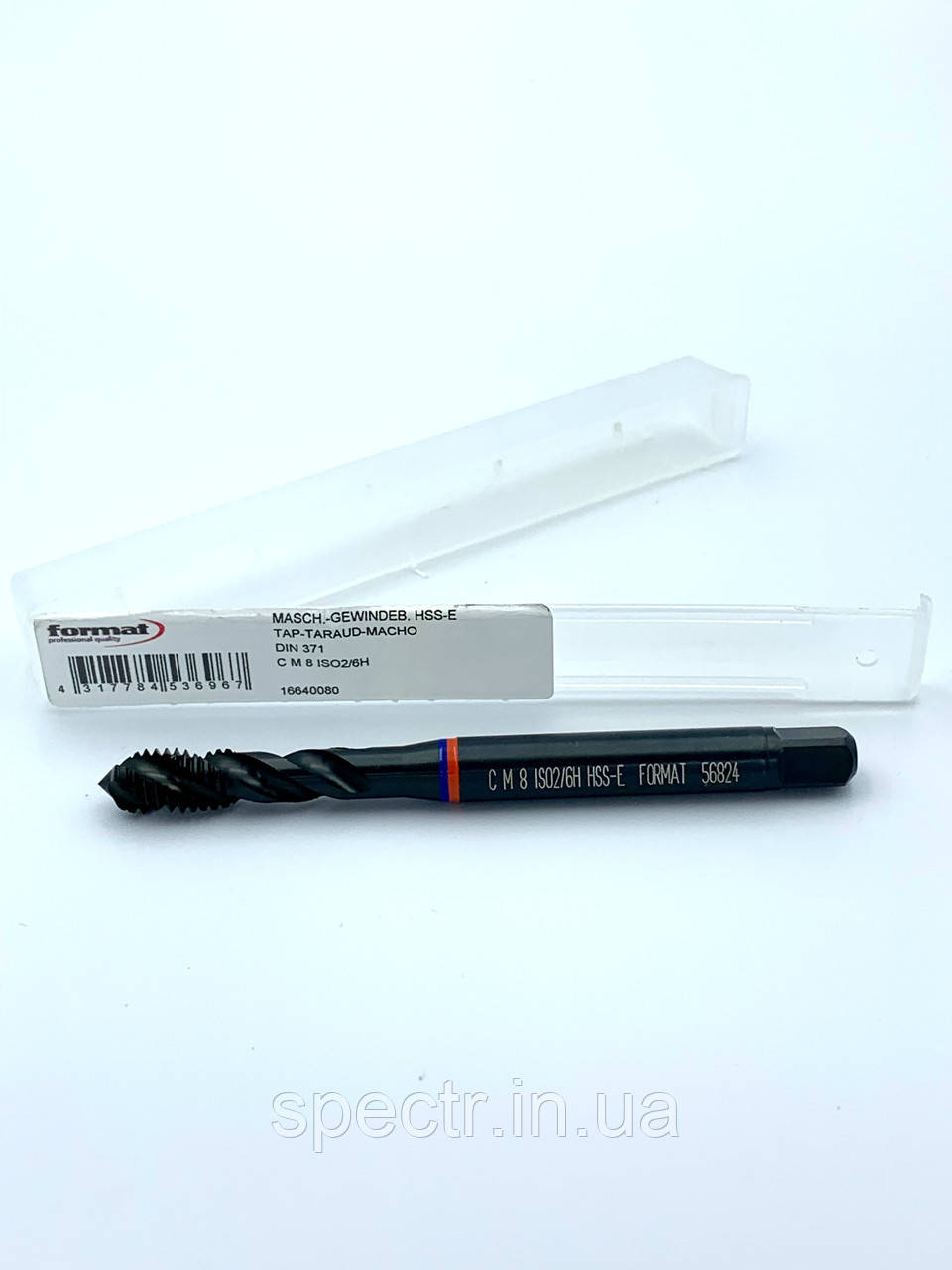

Мітчик з кобальтом HSS-E DIN371/376 для глухих отворів FORMAT (Німеччина) М8



Мітчик для глухих отворів для оброблення чорної сталі, неіржавкої сталі, чавуну й алюмінію

Конструкція: M3 – M10 DIN 371 з посиленим хвостовиком.
                         M12 – M30 DIN 376 з прохідним хвостовиком.

Застосування: Універсальні позначники із широким діапазоном метричної різі за DIN 13.







Характеристики:

Стандарт різьблення: М (метрична)

Тип: N  - широкий діапазон обробки

Зняття фаски 2-3 нитки

Форма С

Гвинтова канавка

Допуск: 6H

Стандарт виготовлення:

• розміри М3-М10 — DIN371
• розміри М12-М20 — DIN376

Матеріал: HSS - E (містить кобальт 5%)

Покриття: оксидація

Отвори: глухі



Оброблення матеріалу, швидкість різання Vс (м/хв):

сталь <700 N/mm2 — 12 m/min

сталь <1000 N/mm2 - 10 m/min

сталь <1400 N/mm2 — 8 m/min

неіржавка сталь Мартенс/феритні — 6

неіржавка сталь аустенітні — 5

неіржавка сталь дуплексні — 4

чугун GG/GTS  - 10 m/min

чавун GGG  - 8 m/min

алюміній із вмістом Si <8% — 15

алюміній із вмістом Si > 8% - 15



Таблиця розмірів:

Різьба	Крок	L общ	Діам. хвіст.	Квадрат хвіст.
М3	0,5	56	3,5	2,7
М4	0,7	63	4,5	3,4
М5	0,8	70	6,0	4,9
М6	1,0	80	6,0	4,9
М8	1,25	90	8,0	6,2
М10	1,5	100	10,0	8,0
М12	1,75	110	9,0	7,0
М14	2,0	110	11,0	9,0
М16	2,0	110	12,0	9,0
М18	2,5	125	14,0	11,0
М20	2,5	140	16,0	12,0
