Опис
Характеристики
Інформація для замовлення

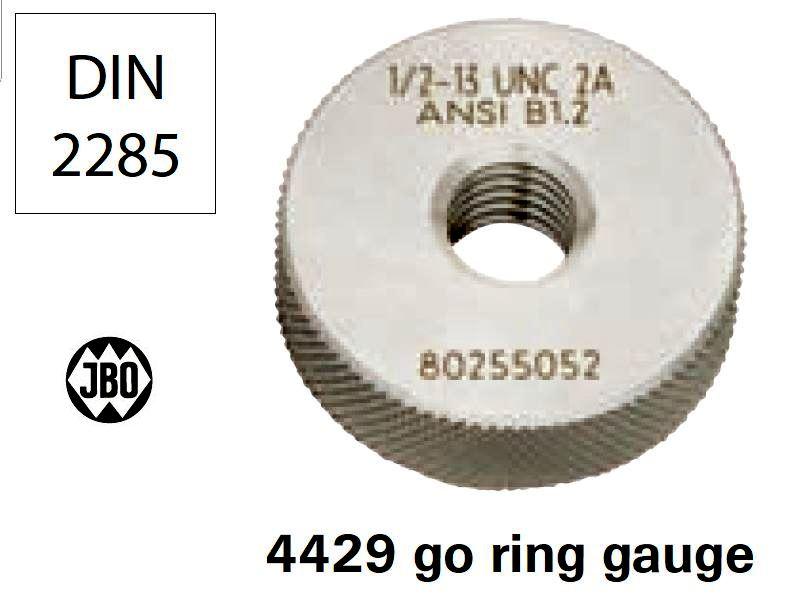

Калібр-кільце різьбове UNC DIN2285 ПР (прохід) виробництва JBO (Німеччина).
Конструкція:
Виготовлений із загартованої калібрувальної сталі. Розміри калібру відповідають стандарту ANSI/ASME B1.2. Призначений для контролю великого різьблення UNC.
Застосування:
Використовується для перевірки точності виконання різьблення.
Примітка:
Щоб уникнути передчасного зношування різьбового елемента, перший виток різьблення оброблений і очищає грубі забруднення. Доступні проміжні розміри та інші допуски на запит.
Таблиця розмірів та кодів замовлення:
|
Різьблення (UNC) |
Число витків на дюйм |
d, mm |
Код замовлення |
| No. 4 | 40 | 2.845 | 44290004 |
| No. 6 | 32 | 3.505 | 44290006 |
| No. 8 | 32 | 4.166 | 44290008 |
| 1/4 | 20 | 6.35 | 44290014 |
| 5/16 | 18 | 7.938 | 44290516 |
| 3/8 | 16 | 9.525 | 44290038 |
| 1/2 | 13 | 12.7 | 44290012 |
| 5/8 | 11 | 15.875 | 44290058 |
| 3/4 | 10 | 19.050 | 44290074 |
| 1 | 8 | 25.4 | 44291000 |
UNC (Unified National Coarse) – це стандарт різьблення з великим кроком у системі Unified Thread Standard (UNS), прийнятої в США, Канаді та Великій Британії.
Основні характеристики UNC:
- Використовується для кріпильних виробів (болтів, гайок та гвинтів) у загальному машинобудуванні.
- Має більшу стійкість до забруднення та механічних пошкоджень в порівнянні з UNF (Unified National Fine, дрібний крок різьблення).
- Найчастіше застосовується у випадках, коли потрібна міцність з'єднання, а не точність регулювання.
- Розміри та кроки різьблення визначаються стандартом ANSI/ASME B1.1.
- Кут при вершині - 60 °
| Основні атрибути | |
|---|---|
| Виробник | JBO |
| Країна виробник | Німеччина |
| Стан | Новий |
| Розмір в мм | 12.7 мм |
| Основні | |
| Різьба | UNC 1/2-13 |
