КалІбр-кільце UNF 7/16 DIN2285 ПРОХІД JBO

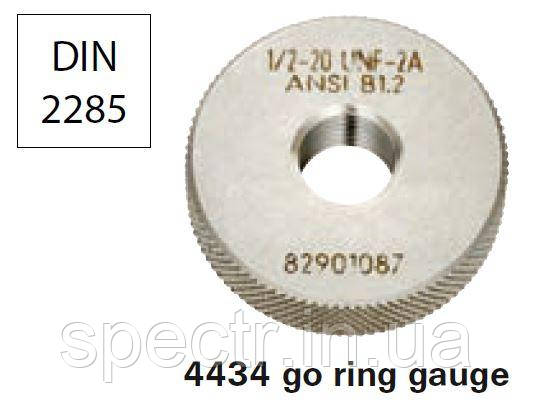

Калібр-кільце різьбове UNF DIN2285 ПРОХІД виробництва JBO (Німеччина).

Конструкція:

Виготовлений із загартованої калібрувальної сталі. Розміри калібру відповідають стандарту ANSI/ASME B1.2. Призначений для контролю великого різьблення UNF.

Застосування:

Використовується для перевірки точності виконання різьблення.

Примітка:

Щоб уникнути передчасного зношування різьбового елемента, перший виток різьблення оброблений і очищає грубі забруднення. Доступні проміжні розміри та інші допуски на запит.

Таблиця розмірів та кодів замовлення:

UNF (Unified National Fine) – це один із трьох основних типів різьблення в системі Unified Thread Standard (UNS) з дрібним кроком, який використовується переважно в США, Канаді та Великобританії для точних та вібростійких з'єднань.

Основні характеристики UNF:

• Використовується для кріпильних виробів (болтів, гайок та гвинтів), де потрібна висока точність, надійність та стійкість до вібрацій.
• Має дрібний крок різьблення, що забезпечує краще самогальмування і щільніше з'єднання.
• Найчастіше застосовується в авіації, автомобілебудуванні та гідравліці, де важлива герметичність та точне регулювання.
• Розміри та кроки різьблення визначаються стандартом ANSI/ASME B1.1.
• Кут при вершині - 60 °, аналогічно UNC.
