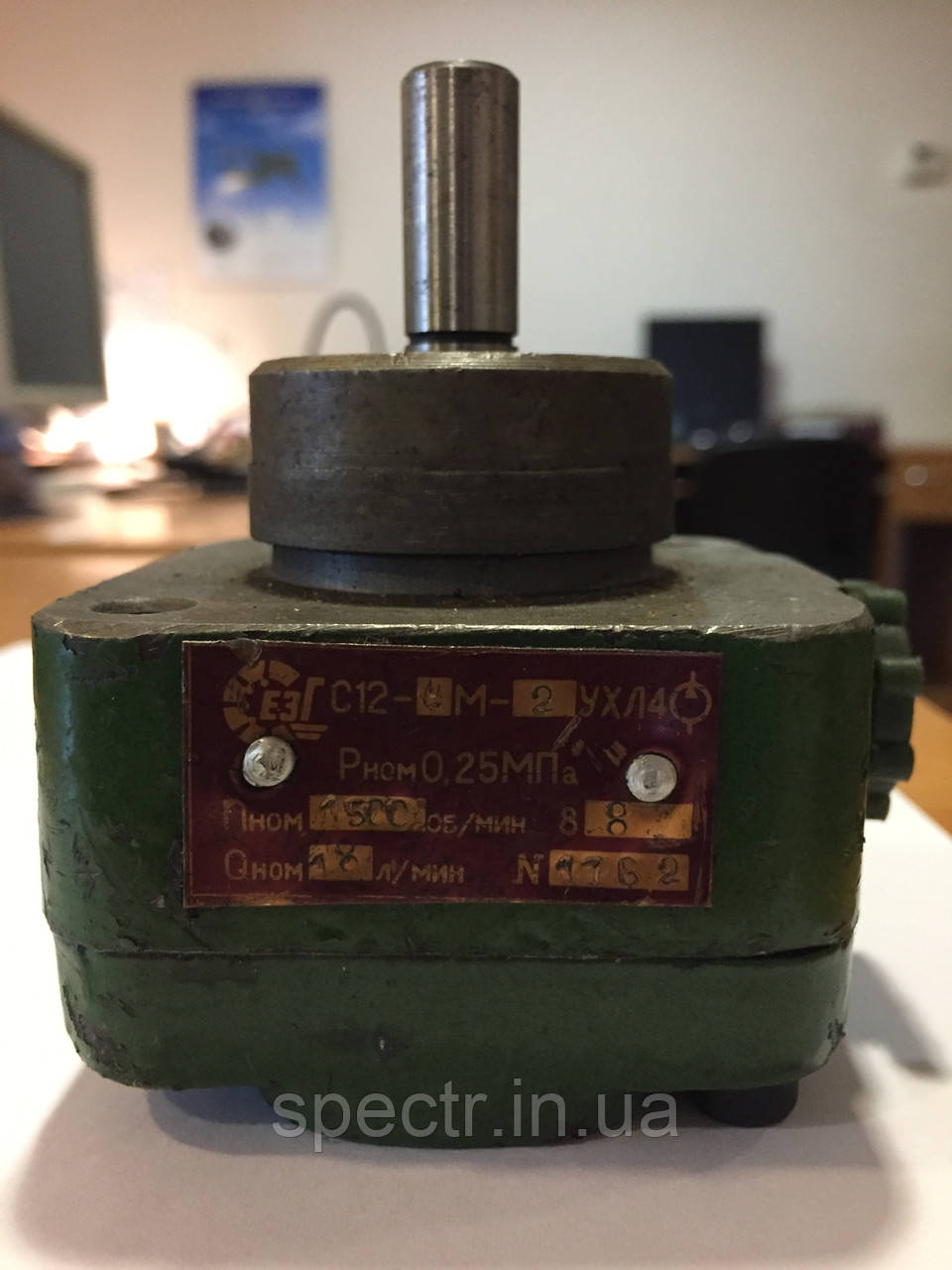

Насоси С12-4М, С12-5М пластинчасті

Насоси пластинчасті для змащення типу С12-4М, С12-5М одноразової дії, нерегульовані, застосовуються для подавання під тиском мінеральної оливи в мастильні системи металорізальних верстатів та інших машин.
     Насоси С12-4М-2, С12-4М-3,2, С12-4М-6,3, С12-4М-10 виготовлені з реверсованим напрямком обертання валу та постійним напрямком потоку оливи.
     Насоси С12-5М-2, С12-5М-3,2, С12-5М-6,3, С12-5М-10 мають постійний напрямок обертання — правий (за напрямком обертання годинникової стрілки, якщо дивитися з боку приводу). Насоси працюють на мінеральних оливах індустріальних загального призначення за ГОСТ 20799-75, індустріальних гідравлічних серії ІГП і ВНІІНП-403 за ГОСТ 16728-78, а також інших марок із кінематичною в'язкістю від 17-213 мм2/c (ст*) і температурою від +10 до +50 °C. Клас чистоти олії не грубіше за 12 за ГОСТ 17216-71, тонкість фільтрації оливи 25 мкм. Насоси C12 відповідають ТУ 2-053-1764-85.
     У замовленні необхідно вказувати типорозмір насоса, кліматичне висновування, категорію, наприклад: С12-5М-3,2-УХЛ4

     *сСт - сантистокс, одиниця вимірювання кінематичної в'язкості рідини (1 сСт = 1 мм2/с).

Основні параметри насосів С12-4М, С12-5М

Найменування			Номінальний тиск на виході насоса, МПа			Робочий об'єм, см3			Номінальне подавання, л/хв			Номінальна потужність не більш ніж кВт			Номінальна частота обертання, об/хв			Допустима кількість реверсів за хвилину (для С12-4М)			Коефіцієнт подавання не менш ніж %			Маса, кг
Насос пластинчастий С12-4М-2			0,25			2			1,8			0,05			1500			4			60			1,8
Насос пластинчастий С12-4М-3,2			0,25			3,2			2,9			0,06			1500			4			60			1,8
Насос пластинчастий С12-4М-4			0,25			4			4,2			0,07			1500			4			70			2,8
Насос пластинчастий С12-4М-6,3			0,25			6,3			6,6			0,12			1000			4			70			2,8
Насос пластинчастий С12-4М-10			0,25			10			8			0,18			1000			4			80			2,8
Насос пластинчастий С12-5М-2			0,25			2			2,5			0,05			1500			-			84			1,6
Насос пластинчастий С12-5М-3,2			0,25			3,2			4,5			0,06			1500			-			84			1,6
Насос пластинчастий С12-5М-4			0,25			4			5			0,07			1500			-			84			2,5
Насос пластинчастий С12-5М-6,3			0,25			6,3			8			0,12			1000			-			85			2,5
Насос пластинчастий С12-5М-10			0,25			10			8,5			0,18			1000			-			85			2,5

     Приклад умовного позначення насоса пластинчастого для змащення, тиск на виході 0,25 МПа, напрямок обертання вала реверсований, модернізований, робочий об'єм 2,0 см3, кліматичне виконання для районів із помірним і холодним кліматом категорія розміщення — вентильовані приміщення, без прямого потрапляння променів світла та пилу ГОСТ 15150-69:
     насос пластинчастий для змащення С12-4М-2 УХЛ4

     те саме, тільки нереверсиний, напрямок обертання — правий:
     насос пластинчастий для змащення С12-5М-2 УХЛ4.
