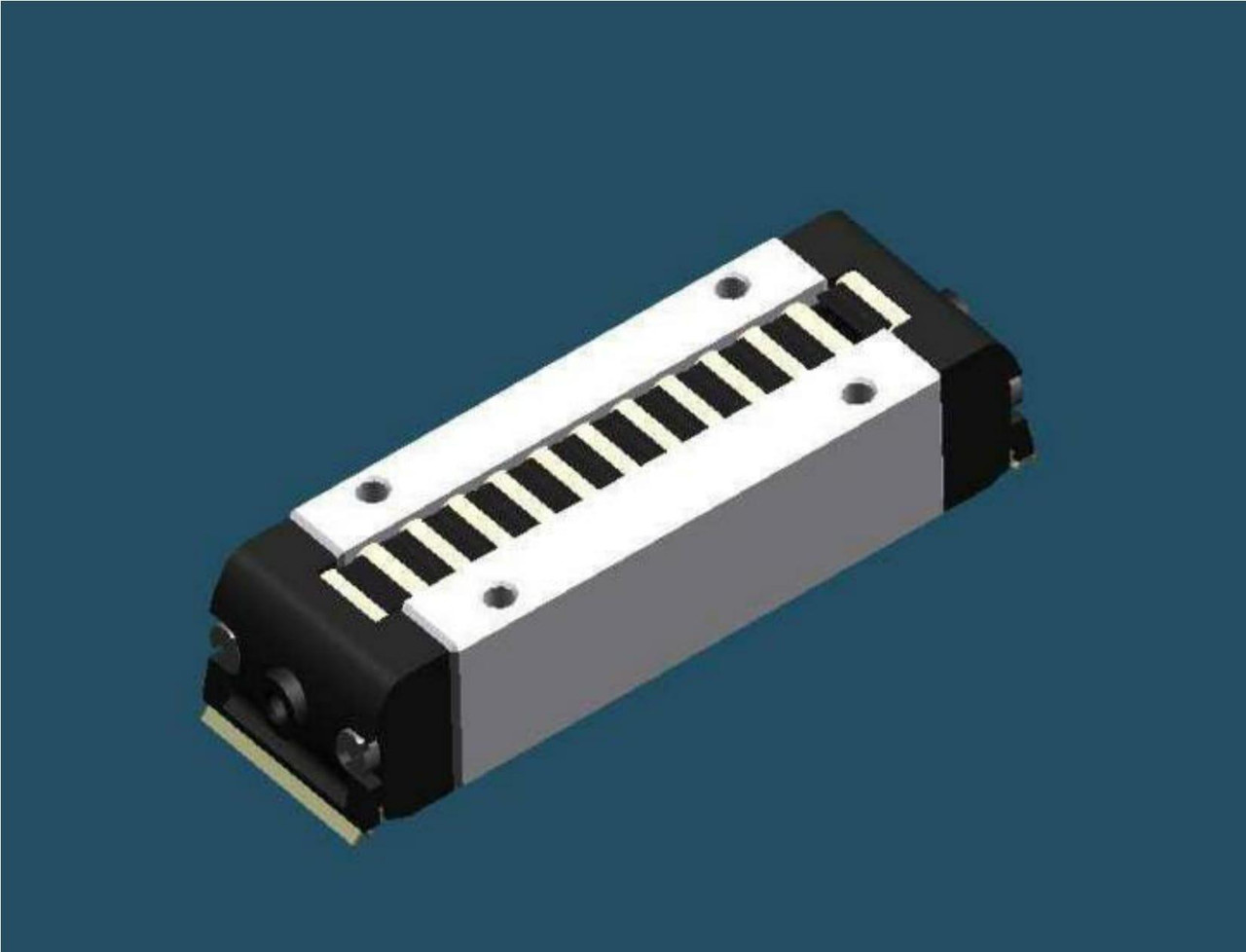

Опора кочення ЛОК

від 3 000 ₴

Показати оптові ціни
+380 (97) 927-26-98
Максим
  • +380 (56) 790-06-95
    відділ продажу
  • +380 (50) 947-86-76
    Владислав
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опора кочення ЛОК
В наявності 1 од.Опора кочення ЛОК
від 3 000 ₴
+380 (97) 927-26-98
Максим
  • +380 (56) 790-06-95
    відділ продажу
  • +380 (50) 947-86-76
    Владислав
Опис
Інформація для замовлення

Лінійні опори кочення (ЛОК) — один із найкомпактніших варіантів компонентів систем лінійного переміщення, що має найкращі показники вантажності.

Використання лінійних опор кочення дає змогу отримати стабільні та плавні лінійні переміщення.

Конструкція лінійних опор кочення показана на схемі. Ролики переміщаються прецизійно обробленою доріжкою кочення, розташованою на базовій плиті. Під час роботи корпус лінійної опори кочення нерухомий, тоді як ролики, що несуть навантаження, переміщаються.



Технічні характеристики

Допуск на ширину опори, мкм 20
Коливання монтажної висоти опори під час переміщення, мкм, не більш ніж 2,5
Максимальна швидкість переміщення опори, м/хв 25
Гарантована величина пробігу (ресурс) за максимального навантаження та максимальної швидкості переміщення, км 100
Допустимий діапазон робочих температур, °C -30...+90



Основні параметри та розміри

  ЛОК19Л ЛОК19Т ЛОК26Л ЛОК26Т ЛОК38Л ЛОК38Т
Маса, кг 0,16 0,27 0,53 0,70 1,27 2,28
Висота Н-0,015, мм 19 19 26 26 38 38
Ширина опори В-0,02, мм 27 27 40 40 52 52
Довжина опори L1, мм 75 111 108 132 133 206
Довжина корпусу L2, мм 44 78 68 92 84 158
Довжина ролика Lw, мм 10 10 17 17 20 20
Діаметр ролика d, мм 5 5 7 7 10 10
Відстань між осями кріпильних отворів:
по довжині Е±0,1, мм 25,5 50 44 68 51 102
за шириною P±0,1, мм 20,6 20,6 30 30 41 41
Різь в кріпильних отворах (для виконання А), мм М4 М4 М6 М6 М8 М8
Діаметр кріпильних отворів, мм 3,6 3,6 4,8 4,8 6,8 6,8
Глибина отворів, мм 15 15 11 11 32 32
Довжина різі, g мм 8 8 11 11 16 16
Вантажність, кН 42 68 95 122 179 305
