- В наявності
- Код: ЭМ32АР

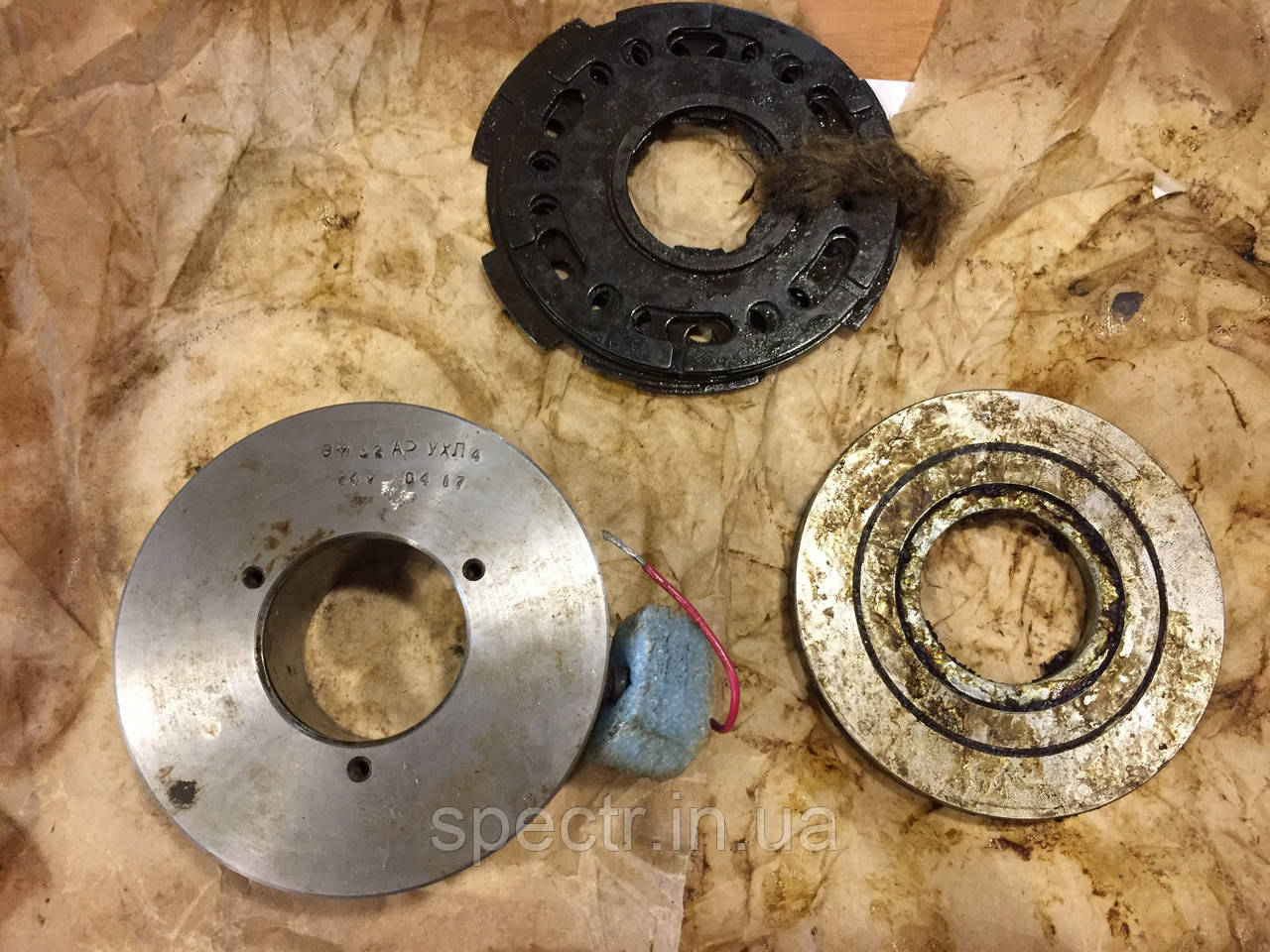

Муфта електромагнітна ЕМ32АР
4 780 ₴
- +380 (50) 947-86-76Владислав
- +380 (50) 947-86-76Владислав
Електромагнітна муфта багатодискова моделі ЕМ32АР
1. НАЗНАЧЕНИЕ
1.1. Муфти електромагнітні багатодискові серії ЕМ призначені для керування кінематичними ланцюгами станків.
1.2 Муфти призначені для роботи в районах із помірним і холодним кліматом (виповнення УХЛ) і у всіх районах на суші (виповнення О), крім районів із дуже холодним кліматом, у приміщеннях зі штучно регульованими кліматичними умовами (категорія 4). Категорії та виконання за ГОСТом 15150-69.
Умови експлуатації:
- висота над рівнем моря не більш ніж 1000 m;
- довкілля невдосконалене, не містить агресивних парів і газів у концентраціях, що руйнують метали та ізоляцію, а також туману та бризок струмопровідних рідин і струмопровідного пилу;
- місце встановлення муфт має бути захищене від потрапляння води й емульсії;
- допустима вібрація місць кріплення муфт із частотою до 60 Hz під час пришвидшення не більш ніж 1 g;
- робоче положення в просторі горизонтальне. Допускається встановлення муфти з вертикальним положенням осі обертання;
- муфти мають експлуатуватися тільки в олійному середовищі ( індустріальна олива).
мальовки умовних позначень муфт:
- ЕМ 12УХЛ4-муфта 1-го габариту, зі шліцьовим посадковим отвором у корпусі, виконання УХЛ, категорія 4.
- ЕМ 32А04 муфта 3-го габариту, з гладким посадковим отвором у корпусі, виконання О, категорія 4;
- ЕМ 42АР1УХ4-муфта 4-го габариту, з гладким посадковим отвором у корпусі, спеціальне виготовлення Р1, виконання УХЛ, категорія 4.
2. ТЕХНІЧНА ХАРАКТЕРИСТИКА
2.1. Живлення муфт відбувається від мережі постійного струму або від мережі змінного струму через двонапівперіодний випрямляч. Для муфт 1-го і 2-го габаритів необхідно фільтрувати пульсації на виході випрямляча. Величина фільтрувальної ємності має бути 1500-2000 μF.
2.2. Основні технічні характеристики наведені в табл. 1.
Таблиця 1
|
Габарит |
Виготовлення |
Тип |
Номінальний передавальний момент kgf • m |
Номінальна напруга, V |
Сила струму, А (правильна) |
Гранична частота обертання, min-1 |
Маса, kg |
|
1 |
Основне |
ЕМ12 |
1,6 |
24 |
0,25 |
3000 |
1,1 |
|
2 |
ЕМ22 |
4,0 |
0,48 |
3000 |
1,6 |
||
|
3 |
ЕМ32 |
6,3 |
0,87 |
3000 |
2,6 |
||
|
4 |
ЕМ42 |
16,0 |
0,87 |
2000 |
4,0 |
||
|
5 |
ЕМ52 |
40,0 |
1,09 |
1500 |
7,5 |
||
|
6 |
ЕМ62 |
100,0 |
2,05 |
1000 |
16,2 |
||
|
4 |
Спеціальне |
ЕМ42АР1 |
16,0 |
0,87 |
— |
2,7 |
|
|
ЕМ42АР2 |
36,0 |
1,06 |
— |
6,0 |
ЕМ32АР має гладкий посадковий отвір і виведення дроту живлення 24 В.
Муфта електромагнітна ЕМ32 АР застосовується як гальмівна муфти на верстатах 1М63, 163, ДІП300
Габаритні та установлювальні розміри, мм
|
Тип |
Посадковий отвір |
Д1 |
Д2 |
Д3 |
d4 |
L |
a |
b2 |
|||||||
|
Корпус |
Диск |
Якір |
|||||||||||||
|
внутрішній |
|||||||||||||||
|
d1 |
d2 |
b |
d3 |
d4 |
d5 |
b1 |
d6 |
||||||||
|
ЕМ 12 |
25 |
22 |
6+0.023 |
- |
25+0.5 |
22+0.5 |
6+0.5 |
25 |
78 |
72 |
65 |
33 |
44 |
28 |
33 |
|
ЕМ 12A |
- |
- |
- |
25 |
+0.2 |
+0.2 |
+0.2 |
||||||||
|
ЕМ 22 |
30 |
26 |
8+0.023 |
- |
30+0.5 |
26+0.5 |
8+0.5 |
30 |
94 |
88 |
80 |
42 |
44 |
30 |
|
|
ЕМ-22A |
- |
- |
- |
30 |
+0.2 |
+0.2 |
+0.2 |
||||||||
|
ЕМ-32 |
40 |
35 |
10+0.027 |
- |
40+0.5 |
35+0.5 |
10+0.5 |
40 |
116 |
110 |
100 |
52 |
50 |
34 |
|
|
ЕМ-32A |
- |
- |
- |
40 |
+0.2 |
+0.2 |
+0.2 |
||||||||
|
ЕМ-42 |
50 |
45 |
12+0.027 |
- |
50+0.5 |
45+0.5 |
12+0.5 |
50 |
142 |
135 |
125 |
60 |
53 |
||
|
ЕМ-42A |
- |
- |
- |
50 |
+0.2 |
+0.2 |
+0.2 |
||||||||
|
ЕМ-52 |
65 |
58 |
16+0.03 |
- |
65+0.6 |
58+0.6 |
16+0.6 |
65 |
177 |
172 |
160 |
86 |
64 |
33 |
40 |
|
ЕМ-52A |
- |
- |
- |
65 |
+0.3 |
+0.3 |
+0.3 |
||||||||
|
ЕМ-62 |
80 |
70 |
20+0.03 |
- |
80+0.6 |
70+0.6 |
20+0.6 |
80 |
215 |
215 |
200 |
105 |
88 |
35 |
52 |
|
ЕМ-62A |
- |
- |
- |
80 |
+0.3 |
+0.3 |
+0.3 |
||||||||
| Основні | |
|---|---|
| Тип комплектуючого | Електромагнітна муфта |
| Країна виробник | Україна |
