Кулачки збірні токарного патрона діаметром 250 мм

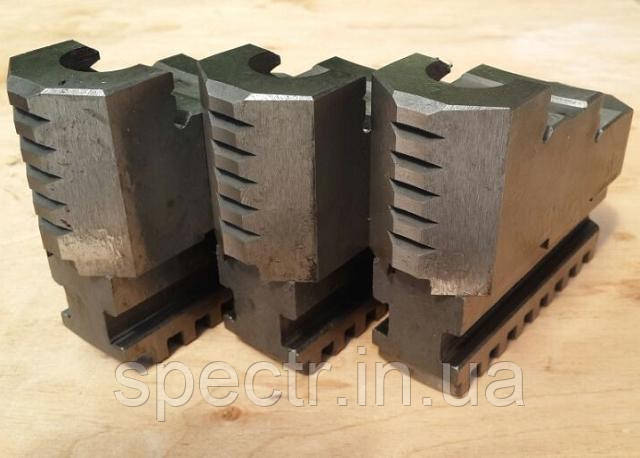

Комплект кулачків збірних (універсальних, складників) 3 шт. для трикулачкового самоцентрувального патрона діаметром 250 мм.

Складається з двох частин: нижньої планки, яка рухається по спіралі патрона та верхній накладці, яка має стандартне гартування для робочої зони 52-58 HRC. Такі кулачки можуть бути як прямого типу, так і зворотного. Для того, щоб поміняти тип, необхідно викрутити по 2 болти на кожному кулачку та перевернути верхню накладку.

Такий тип кулачків використовуються, зазвичай, якщо часто доводиться міняти прямі та зворотні кулачки. Набагато легше та швидше викрутити болти перевернути планку та закрутити болти, ніж крутити ключем спіраль патрона, викручуючи одні кулачки, а потім вкручувати інші.

Вважається, що такий тип кулачків має додаткову похибку, пов'язану з похибкою встановлення накладки на нижнюю планку. З цієї причини найчастіше такий вид кулачків використовується на патронах діаметром 250 і вище, де похибка не гратиме принципову роль, а трудовозатрати на зміну стандартних прямих і зворотних кулачків набагато вища.

Ескіз
