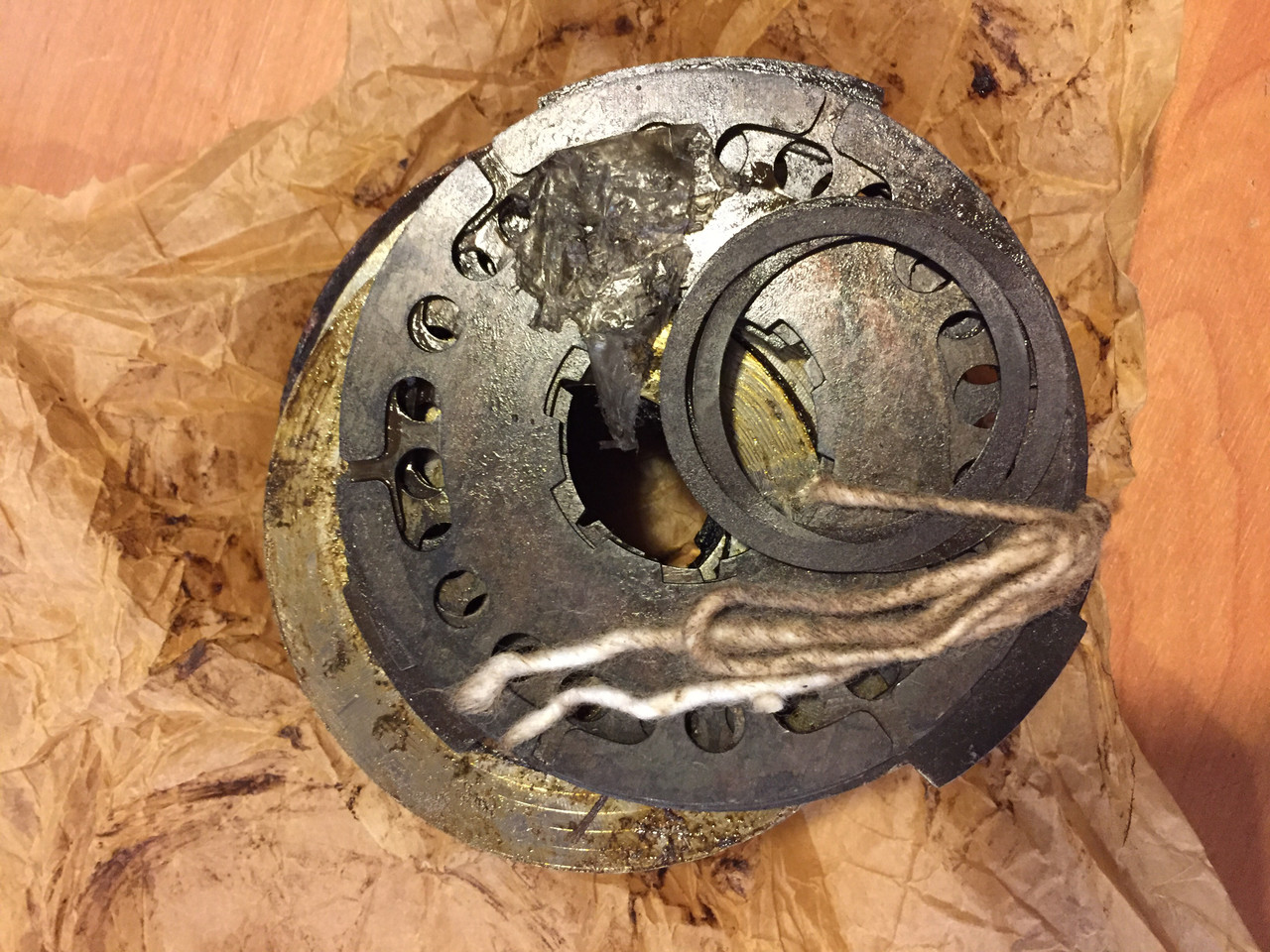

Муфта електромагнітна ЕМ32

Електромагнітна муфта багатодискова моделі ЕМ32

1.1. Муфти електромагнітні багатодискові серії ЕМ призначені для керування кінематичними ланцюгами станків.

1.2 Муфти призначені для роботи в районах із помірним і холодним кліматом (виповнення УХЛ) і у всіх районах на суші (виповнення О), крім районів із дуже холодним кліматом, у приміщеннях зі штучно регульованими кліматичними умовами (категорія 4). Категорії та виконання за ГОСТом 15150-69.

Умови експлуатації:

• висота над рівнем моря не більш ніж 1000 m;
• довкілля невдосконалене, не містить агресивних парів і газів у концентраціях, що руйнують метали та ізоляцію, а також туману та бризок струмопровідних рідин і струмопровідного пилу;
• місце встановлення муфт має бути захищене від потрапляння води й емульсії;
• допустима вібрація місць кріплення муфт із частотою до 60 Hz під час пришвидшення не більш ніж 1 g;
• робоче положення в просторі горизонтальне. Допускається встановлення муфти з вертикальним положенням осі обертання;
• муфти мають експлуатуватися тільки в олійному середовищі ( індустріальна олива).

мальовки умовних позначень муфт:

• ЕМ 12УХЛ4-муфта 1-го габариту, зі шліцьовим посадковим отвором у корпусі, виконання УХЛ, категорія 4.
• ЕМ 32А04 муфта 3-го габариту, з гладким посадковим отвором у корпусі, виконання О, категорія 4;
• ЕМ 42АР1УХ4-муфта 4-го габариту, з гладким посадковим отвором у корпусі, спеціальне виготовлення Р1, виконання УХЛ, категорія 4.

2. ТЕХНІЧНА ХАРАКТЕРИСТИКА

2.1. Живлення муфт відбувається від мережі постійного струму або від мережі змінного струму через двонапівперіодний випрямляч. Для муфт 1-го і 2-го габаритів необхідно фільтрувати пульсації на виході випрямляча. Величина фільтрувальної ємності має бути 1500-2000 μF.

2.2. Основні технічні характеристики наведені в табл. 1.

Таблиця 1

ЕМ32 має шліцьовий посадковий отвір і виведення дроту живлення 24 В.

Муфта електромагнітна ЕМ32 застосовується як гальмівна муфти на верстатах 1М63, 163, ДІП300

Габаритні та установлювальні розміри
