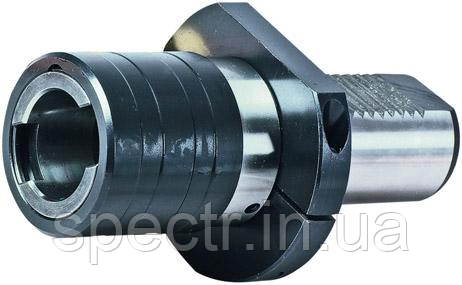

Патрон різенарізний М3-М12 VDI30

Різьбарвні патрони з запобіжними головками

   Призначені для нарізування різних типів правої та лівої різі мітчиками. Застосовуються на свердлильних, фрезерних, токарних верстатах і верстатах типу оброблювальний центр. Різьбарвні патрони мають механізми осьової компенсації, що дають змогу компенсувати розмитість між подаванням верстата та кроком позначника, передбачений механізм швидкої зміни головок запобіжних на інший діаметр позначника.
   Головка має вбудовану запобіжну кулькову муфту з механізмом регулювання перетворюваного крутного моменту для нарізування різі в різних матеріалах, що дає змогу захистити позначники від зламання (у разі збільшення моменту позначки позначається). Це найбільш доцільно та незамінно під час нарізування різі в глухих отворах, що важко обробляються, під час нарізування різі з дрібним кроком. Головка має механізм швидкої зміни позначника з надійною фіксацією впродовж декількох секунд.

Діапазон нарізних різь: М3-М12

Хвостовик: VDI30

DIN 69880 (VDI 3425) (ГОСТ 24900-81)

Осьова компенсація різниці подавання верстата та кроку позначника

• Стиснення — 9 мм
• Розтягнення — 9 мм

Довжина l1 = 61.5 мм

Діаметр d1 = 19 мм

Діаметр d2 = 36 мм

Тип відповідних запобіжних головок: FE1 / FES1

ТИП FE1		ТИП FES1
d2 = 30 мм, d1 = 19 мм, l2 = 21,5 мм		d2 = 32 мм, d1 = 19 мм, l2 = 21,5 мм
