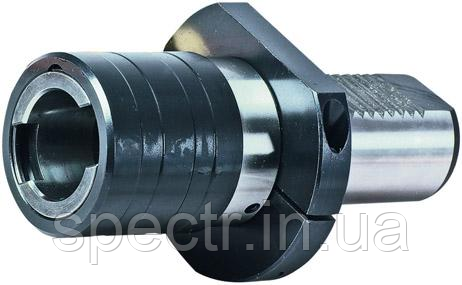

Патрон різьбонарізний М3-М12 VDI50

Різьбонарізні патрони з запобіжними головками

Призначені для нарізування різних типів правої і лівої різьби мітчиками. Застосовуються на свердлильних, фрезерних, токарних верстатах і верстатах типу обробний центр. Різьбонарізні патрони мають механізми осьової компенсації, що дозволяють компенсувати різницю між подачею верстата і кроком мітчика, передбачений механізм швидкої зміни головок запобіжних на інший діаметр мітчика.
Головка має вбудовану запобіжну кулькову муфту з механізмом регулювання переданого крутного моменту для нарізування різьби в різних матеріалах, що дозволяє оберегти мітчики від поломки (при збільшенні моменту мітчик зупиняється). Це найбільш доцільно і незамінне при нарізуванні різьб в глухих отворах, важкооброблюваних матеріалів, при нарізуванні різьби з дрібним кроком. Головка має механізм швидкої зміни мітчика з надійною фіксацією в перебігу декількох секунд.

Діапазон нарізання різьб: М3-М12

Хвостовик: VDI50

DIN 69880 (VDI 3425) (ГОСТ 24900-81)

Осьова компенсація різниці подачі верстата і кроку мітчика

• Стиснення - 9 мм
• Розтягнення - 9 мм

Довжина l1 = 61.5 мм

Діаметр d1 = 36 мм

Діаметр d2 = 19 мм

Тип відповідних запобіжних головок: FE1 / FES1

ТИП FE1		ТИП FES1
d2 = 30 мм, d1 = 19 мм, l2 = 21,5 мм		d2 = 32 мм, d1 = 19 мм, l2 = 21,5 мм

Виробник — один з численних брендів каталогу E / D / E (Einkaufsbüro Deutscher Eisenhändler GmbH, www.ede-net.de) - найбільшої в Європі асоціації з закупівель і маркетингу в сфері промислового B2B (бізнес для бізнесу), в яку входять майже 1214 торгових компаній.
